АЛЬФА A1140-05-RAL-SW-4П

АЛЬФА A1140-05-RAL-SW-4П
Цена:
10,997.60

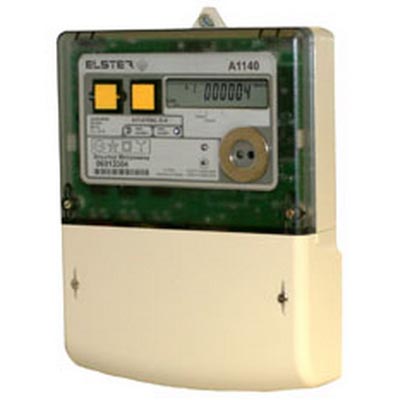

Счетчик альфа A1140RAL-SW-4П

В счётчике АЛЬФА А1100 есть встроенные часы для ведения тарифного учёта, имеются импульсные выходы и один из цифровых интерфейсов - RS232, RS485. Специализированное программное обеспечение позволяет программировать счетчик, производить чтение данных и параметров сети преобразователем UNICOM через оптический порт счетчика

Назначение

Микропроцессорные счетчики электроэнергии А1100 предназначены для учета активной, реактивной энергии и регистрации максимальной мощности в трехфазных цепях переменного тока в одном или в двух направлениях, в одно- и многотарифном режимах, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ). Счетчики выпускаются трансформаторного и непосредственного подключения к измеряемым цепям.

Функциональные возможности Счетчика А1100:

  • осуществлять как одно так и многотарифный учет электроэнергии (до 4 тарифов и 8 сезонов).
  • выполнять в многотарифном режиме два из следующих параметров:
    • активная потребленная энергия;
    • активная выданная энергия;
    • реактивная потребленная энергия;
    • реактивная выданная энергия;
    • полная активная потребленная энергия;
    • полная выданная энергия.
  • измерять и отображать на дисплее пофазно напряжения, токи, активную, реактивную и полную мощности сети;
  • фиксировать максимальную мощность;
  • регистрировать энергию при превышении заданного порога мощности нагрузки;
  • регистрировать отсутствие напряжения в одной или двух фазах.

Надежность и достоверность измерений

Для защиты от обмана при учете электроэнергии счетчики А1100 позволяют:

  • регистрировать поток энергии в обратном направлении.
  • рассчитывать энергию по модулю;
  • регистрировать число сбросов показаний максимальной мощности;
  • определять ошибки в подключении;

Основные технические характеристики A1140 RAL-SW-4П


Проводимые измерения

  • Активная энергия (+А, -A);
  • Реактивная энергия (+R, -R)
  • Максимумы мощности (+Р, +Q, -Q)
  • Графики нагрузки по 4-м каналам.

Тип включения

Прямое, 3-х фазное, 4-х проводное включение

Номинальный (максимальный) ток

5(100)А

Рабочее напряжение Uном, В

3х57/100, 3х230/400, 3х100, 3х230 В

Частота сети, Гц

50

Используемая мощность ,ВА

в цепях тока менее 0,4 ВА
в цепях напряжения менее 0,8 Вт, 1,3 ВА

Рабочий диапазон температур, 0С

от -25°С до +65°С

Тарифные параметры

  • 8 тарифных зон по энергии;
  • 4 тарифные зоны по мощности;
  • 48 переключений тарифных зон;
  • 12 сезонов;
  • 24 даты смены сезонов;
  • 32 специальных дня;
  • 13 дат авточтения.

Дисплей

ЖКИ

Программа параметризации

EMFPLUS

Скорость обмена информацией, бод

300-9600

Глубина хранения данных

112 дней по 4 каналам (30-мин. Интервалы)

Период интеграции, минут

1, 2, 3, 4, 5, 10, 12, 15, 30, 60

Защита коммерческой информации

  • пароль (трехуровневая защита)
  • пломбирование

Регистрация флагов (отключение питания, корректировка времени и сбросов максимальной мощности)

16

Сохранность данных профиля нагрузки и поддержка хода часов при исчезновении питания при помощи литиевой батареи

Производителем не указано

Точность хода часов

±0,5 секунд в сутки

Соответствие стандартам

ГОСТ 30206-94 (МЭК 60687-92), ГОСТ 22261-94, ГОСТ 26104-89, ГОСТ 29216-91, ГОСТ 22261-82, ГОСТ 15150-69, Международный сертификат качества ISO 9002:1994

Самодиагностика счетчика

Есть

Резервное питание, В

Нет

Дополнительные входы и выходы (определяются типом исполнения)

  • оптический интерфейс
  • интерфейс RS485

Количество каналов измерения

10

Стандарты коммуникационного обмена

МЭК 61107

Габариты, мм

221 x 174 x 50

Масса

не более 1,1 кг

Гарантийный срок эксплуатации

Производителем не указано

Гарантийный период хранения

Производителем не указано

Срок службы

30 лет

Межповерочный интервал

6 лет

Класс точности

  • по активной энергии 0,5S/1.0
  • по реактивной энергии 1.0/2.0

Область применения

промышенность, малый бизнес


Защита данных

В счетчике А1100 предусмотрена защита от несанкционированного доступа. Защита устанавливается с помощью пароля счетчика, предотвращая несанкционированный доступ через оптический порт.

Также предусмотрена аппаратная блокировка от перепрограммирования счетчика. Аппаратная блокировка представляет собой перемычку, устанавливаемую на основной плате счетчика под запломбированной крышкой.

Поскольку в счетчике нет движущихся частей, счетчик невосприимчив к попыткам постороннего воздействия, которые могут иметь место с электромеханическими счетчиками.

Расчет по модулю

Счетчик АЛЬФА А1100 в зависимости от модификации проводит измерения прямого и обратного потока энергии с записью их значений в один регистр памяти. Данная возможность предусмотрена для использования расчетов энергии в случае попыток обмана в учете или неправильного подключения токовых цепей счетчика.

ЖКИ

Измеренные величины, накопленные данные и другая информация отображается на восьмиразрядном жидкокристаллическом индикаторе (ЖКИ). Параметры, выводимые на ЖКИ и порядок их отображения, задаются с помощью программного обеспечения.

R



А

L

Q

    активная, реактивная, полная энергия и максимальная мощность

    в многотарифном режиме.

    двунаправленные измерения.

    основная память на 128 кб. профиль нагрузки.

    измерение параметров сети с нормированной погрешностью.

Р4

    4 полупроводниковых реле /импульсные каналы/.



G

B

S

    Цифровые интерфейсы .

    цифровой порт   RS-485 + RS-232./базовый/.

    Дополнительный цифровой порт RS-485.

    RS-232 ./базовый/. Позволяет подключать на одну шину до 5 счетчиков.

D

W

    Подсветка дисплея.

    Внутренняя плата дополнительного питания.

4

    Число элементов (тип линии).

    Трехэлементный счетчик (4-х проводная линия).



Т

П

    Трансформаторное  включение.

    Прямое  включение.
