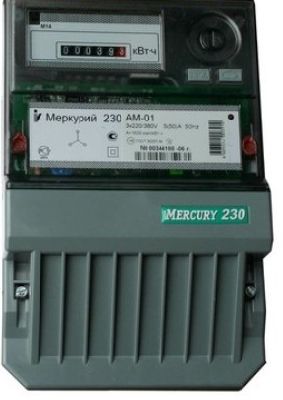

Счетчик Меркурий 230 AM-01 предназначен для учета активной электрической энергии в трехфазных трех- или четырехпроводных сетях переменного тока.
Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).
Технические характеристики
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А |
1 / 8 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А |
0,1 |
| Межповерочный интервал, лет |
10 |
| Гарантийный срок эксплуатации, лет |
3 |
| Наработка на отказ, не менее, ч |
220 000 |
| Диапазон рабочих температур, °С |
от -40 до +55 |
| Масса, не более, кг |
1,5 |
| Габариты (ДхШхВ), мм |
170x74x258 |
Метрологические характеристики
| Класс точности счетчиков: |
|
| • для счетчиков трансформаторного включения: |
0,5S |
| • для счетчиков прямого включения: |
1 |
| Номинальное напряжение, В: |
|
| • для счетчиков трансформаторного включения: |
3*57/100 |
| • для счетчиков прямого включения: |
3*230/400 |
| Базовый / максимальный ток, А: |
|
| • для счетчиков трансформаторного включения: |
5/7,5 |
| • для счетчиков прямого включения: |
5/60; 10/100 |
| Макс. ток для счетчиков прямого включения в течение 10 мс: |
30*I макс |
| Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: |
20*I макс |
| Чувствительность при измерении активной энергии, А: |
|
| • трансформаторного включения: |
0,005 |
| • прямого включения: |
0,02/0,025 |
- Измерение электроэнергии цифровым методом
- Возможность учета электроэнергии независимо от фазировки токовых цепей (учет по модулю)
- Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей
Модификации счетчиков, доступных для заказа:
| |
Модификация |
Номинал. напряж., В |
Номинал. (максим.)
ток, А |
Класс точн. |
Интерфейсы, реле |
| 2 |
Меркурий 230 AM-01 |
3x230/400 |
5 (60) |
1 |
|
Условные обозначения: Меркурий 230 AM-01
A — учет активной энергии;
M — механическое отсчетное устройство;
0Х — модификации, подразделяемые по току, напряжению и классу точности.
| ОХ |
Номин. напряжение, В |
Номин. (базовый) ток, А |
Максимальный ток, А |
Класс точности |
| 01 |
3*230/400 |
5 |
60 |
1,0 |
