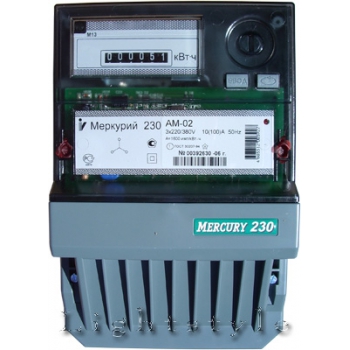

Счетчик Меркурий 230 AM-02 предназначен для учета активной электрической энергии в трехфазных трех- или четырехпроводных сетях переменного тока.
Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 1 / 8 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Межповерочный интервал, лет | 10 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 220 000 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Масса, не более, кг | 1,5 |
| Габариты (ДхШхВ), мм | 170x74x258 |
| Класс точности счетчиков: | |
| • для счетчиков трансформаторного включения: | 0,5S |
| • для счетчиков прямого включения: | 1 |
| Номинальное напряжение, В: | |
| • для счетчиков трансформаторного включения: | 3*57/100 |
| • для счетчиков прямого включения: | 3*230/400 |
| Базовый / максимальный ток, А: | |
| • для счетчиков трансформаторного включения: | 5/7,5 |
| • для счетчиков прямого включения: | 5/60; 10/100 |
| Макс. ток для счетчиков прямого включения в течение 10 мс: | 30*I макс |
| Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: | 20*I макс |
| Чувствительность при измерении активной энергии, А: | |
| • трансформаторного включения: | 0,005 |
| • прямого включения: | 0,02/0,025 |
| Модификация | Номинал. напряж., В | Номинал. (максим.) ток, А |
Класс точн. | Интерфейсы, реле | |
|---|---|---|---|---|---|
| 3 | Меркурий 230 AM-02 | 3x230/400 | 10 (100) | 1 |
A — учет активной энергии;
M — механическое отсчетное устройство;
0Х — модификации, подразделяемые по току, напряжению и классу точности.
| ОХ | Номин. напряжение, В | Номин. (базовый) ток, А | Максимальный ток, А | Класс точности |
| 02 | 3*230/400 | 10 | 100 | 1,0 |
