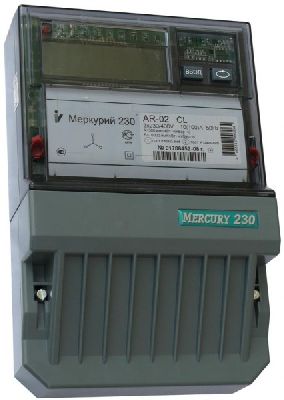

Счетчик трехфазный однотарифный Меркурий 230 AR-02 R предназначены для однотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трехпроводных и четырехпроводных сетях переменного тока с последующим хранением накопленной информации и передачей её в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 2 / 10 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА | 30 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 10 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 210 000 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Масса, не более, кг | 1,5 |
| Габариты (ДхШхВ), мм | 170x74x258 |
| Класс точности счетчиков (актив. / реактив.): | |
| • трансформаторного включения: | 0,5S/1 |
| • прямого включения: | 1/2 |
| Номинальное напряжение, В: | |
| • трансформаторного включения: | 3*57,7/100 |
| • прямого включения: | 3*230/400 |
| Базовый / максимальный ток, А: | |
| • трансформаторного включения: | 5/7,5 |
| • прямого включения: | 5/60; 10/100 |
| Макс. ток для счетчиков прямого включения в течение 10 мс: | 30*I макс |
| Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: | 20*I макс |
| Чувствительность при измерении активной энергии, А: | |
| • трансформаторного включения: | 0,005 |
| • прямого включения: | 0,04 |
| Модификация | Номинал. напряж., В | Номинал. (максим.) ток, А |
Класс точн. | Интерфейсы, реле | |
|---|---|---|---|---|---|
| 3 | Меркурий 230 AR-02 R | 3x230/400 | 10 (100) | 1/2 | RS-485. |
А – учет активной энергии;
R – учет реактивной энергии;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;
| ОХ | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А |
| 02 | 3*230/400 | 10 | 100 |
R – интерфейс RS-485.
