МЕРКУРИЙ 230 АR-03 R

МЕРКУРИЙ 230 АR-03 R
Цена:
0.00

Меркурий 230 АR-03 С(R)

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Технические особенности

  • класс точности 0.5S, 1.0
  • интерфейсы: RS-485, CAN, PLC;
  • измерение параметров сети (I, U, F, P, Q, S,
    cos fi);
  • переключение тарифов (до 4-х) осуществляется по сигналам интерфейса;

Базовые функции

  • Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
  • Возможен многотарифный учёт дифференцированный по зонам суток при переключении тарифных зон в счётчике внешним устройством посредством интерфейса RS-485 или CAN (до 4-х тарифов).
  • Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности;
  • измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.
  • Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
  • Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
  • Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

Тенхнические характеристики

Класс точности при измерении
  - активной энергии
  - реактивной энергии

0,5S или 1,0
1,0 или 2,0
Номинальное напряжение, В
3*57,7/100 или 3*230/400
Номинальный(макс) ток, А
5(7,5); 5(60); 10(100)
Максимальный ток в течении 0,5 с, А
  - для IНОМ=5А
  - для IНОМ=10А

150
200
Стартовый ток (чувствительность), А
  - для IНОМ(МАКС)=5(7,5)А,    UНОМ=57,7 или 230В
  - для IНОМ(МАКС)=5(60)А,     UНОМ=230B
  - для IНОМ(МАКС)=10(100)А,  UНОМ=230B

0,005
0,020
0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А
0,1
Количество тарифов
4
Скорость обмена, бит/секунду:
- по интерфейсу CAN и RS-485;
- через инфракракрасный порт;
- через GSM модем;

300, 600, 1200, 2400, 4800, 9600
9600
9600
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
для UНОМ 57,7 В, I НОМ 5 A
для UНОМ 220 В, I НОМ 5 A
для UНОМ 220 В, I НОМ 10 A
для UНОМ 220 В, I НОМ 5 A


5000/160000
1000/32000
500/16000
1000/160000
Сохранность данных при перерывах питания, лет
   - постоянной информации
   - оперативной информации

40
10
Защита информации
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С
от -40 до +55
Межповерочный интервал,лет
10
Масса, кг
не более 1,5
Габариты (длина, ширина, высота), мм
258*170*74
Гарантия производителя, лет
3


 Варинаты исполнения


Условное обозначение счетчика
Номинальное
напряжение,
В
Номин.
( макс.) ток,
А
Класс точности
активной/
реактивной
энергии
интерфейс
связи
Меркурий 230 AR-XX C(R) непосредственного и трансформаторного включения
АR-00 С(R)
3*57,7/100
5(7,5)
0,5S / 1,0
CAN или
RS485
АR-01 С(R)
3*230/400
5(60)
1,0 /2,0
CAN или
RS485
АR-02 С(R)
3*230/400
10(100)
1,0 / 2,0
CAN или
RS485
АR-03 С(R)
3*230/400
5(7,5)
0,5S / 1,0
CAN или
RS485
Меркурий 230 AR-XX CL непосредственного и трансформаторного включения cо встроенным модемом PLC для передачи данных по силовой сети
АR-01 СL
3*230/400
5(60)
1,0 /2,0
CAN,
PLC-модем
АR-02 СL
3*230/400
10(100)
1,0 /2,0
CAN,
PLC-модем
АR-03 СL
3*230/400
5(7,5)
0,5S / 1,0
CAN,
PLC-модем



Обозначение счетчиков
МЕРКУРИЙ 230ART2-XX PQC(R)IL(G)SDN
МЕРКУРИЙ – торговая марка счётчика
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора
2 - два направления учёта
XX – модификации, подразделяемые по току, напряжению и классу точности.

XX
Номин. напряжение, В
Номин(базовый) ток, А
Максимальный ток, А
Класс точности при измерении
активной энергии

реактивной энергии
00
3*57,7(100)
5
7,5
0,5S
1,0
01
3*230(400)
5
60
1,0
2,0
02
3*230(400)
10
100
1,0
2,0
03
3*230(400)
5
7,5
0,5S
1,0
P - наличие профиля, журнала событий
Q - наличие журнала показателей качества электроэнергии
C(R)SILGDN - интерфейсы, а именно:
C - интерфейс CAN
R - интерфейс RS485
I - Инфракрасный порт
L - модем PLC
G - модем GSM

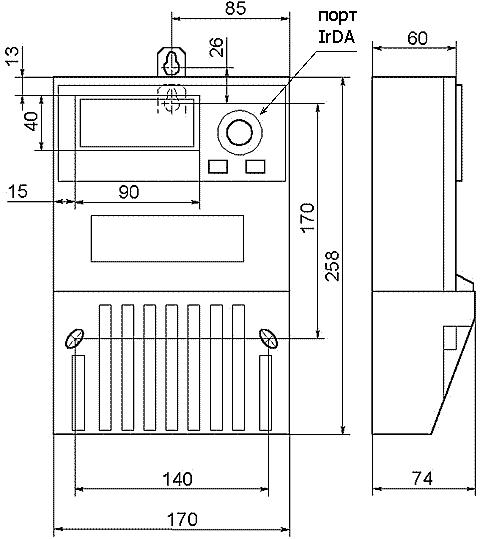

Меркурий 230 АR монтажные размеры
