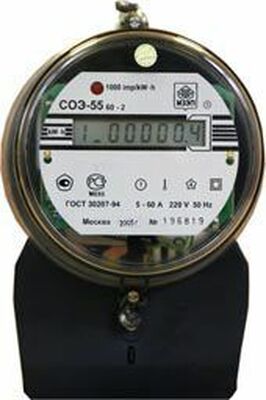

Описание счетчика СОЭ-55/60-1-010
Предназначены для учета активной электрической энергии в
двухпроводных цепях переменного тока, имеют класс точности 1,
пригодны для работы в составе автоматизированных информационно -
измерительных систем ACKУЭ бытового потребления. Счетчики
построены на современной элементной базе с использованием
микропроцессоров и быстродействующей энергонезависимой памяти.
Имеются следующие варианты исполнений: однотарифный, двухтарифный с
внешним тарификатором и многотарифный с внутренним или внешним
тарификатором, с одним или двумя датчиками тока с целью
предотвращения хищения электроэнергии. Информация отображается на
жидкокристаллическом индикаторе или электромеханическом отсчетном
устройстве (индекс "М" в обозначении). Счетчики с индексом "ШТ"
защищены от наиболее распространенных способов искажения результатов
измерений путем несанкционированного вмешательства в схему
подключения счетчика или воздействия электромагнитного поля.
Счетчики с внутренним тарификатором могут учитывать энергию по 4
тарифам, в 6-ти тарифных суточных зонах и по 12-ти сезонам.
Телеметрический выход гальванически изолирован от остальных цепей
счетчика.
Счетчики имеют телеметрический импульсный выход и/или цифровой
интерфейс RS-232 или RS-485. Интерфейс позволяет производить
регулировку, установку времени действия тарифов, корректировку хода
часов и считывание показаний счетчика с помощью компьютера или
средств ACKУЭ.
ДОСТОИНСТВА:-
Большой технологический запас по точности.
- Защита от наиболее распространенных приемов хищения электрической
энергии путем вмешательства в схему
- подключения счетчика, а также воздействия электромагнитного поля и
создания составляющей постоянного тока в цепи нагрузки.
- Для работы в составе ACKУЭ предусмотрен интерфейс RS-485
(или RS-232) и импульсный выход, исключающий потери импульсов при
"провалах" напряжения.
- Применены высококачественные компоненты, рассчитанные на длительный
срок эксплуатации. ЖКИ устойчив к низким температурам.
- Печатная плата смонтирована с применением SMD - технологии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОЭ-55/60-1-010:
Класс точности |
1,0 |
Диапазон рабочих температур, °С :
для счетчиков с мех . отсчетным устройством
|
- 45 ... + 60
|
Номинальное напряжение , В |
220 |
для счетчиков с ЖКИ |
- 35 ... + 60 |
Частота сети , Гц |
50 |
Средний срок службы , лет |
32 |
Максимальный ток , А |
50 (60) |
Габаритные размеры мм вариант исполнения кожуха "1"
вариант исполнения кожуха "0" |
210; 137; 115
210; 137; 65 |
Ток запуска , мА |
6 |
Масса , не более , кг |
1,0 |
|
