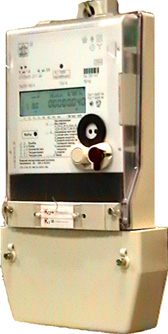

Счетчик трехфазный многофункциональный СТС 5605-2/05-3Это трехфазные цифровые измерительные
приборы, сочетающие в себе многофункциональный микропроцессорный счетчик
и измеритель показателей качества электрознергии. Счетчики
предназначены для многотарифного учета активной и реактивной энергии и
мощности прямого и обратного направления и четырехквадрантной реактивной
энергии.
СТС5602 – для использования в энергосистемах и на промышленных
предприятиях, с учетом потоков энергии и мощности на межсистемных
перетоках с точностью по классам 0,2S и 0,5S;
СТС5605 – в энергосистемах, на промышленных предприятиях, у
непромышленных и мелкомоторных потребителей с точностью по классам 0,5S и
1.
Применяются в АИИС КУЭ для передачи измеренных величин на диспетчерский
пункт контроля, учета и распределения электрической энергии, а также в
центры сбора данных по коммерческим расчетам.
Счетчики СТС удовлетворяют требованиям стандартов ГОСТ 30206 (МЭК
62053-22), ГОСТ 30207 (МЭК 62053-21) для активной энергии и ГОСТ 26035
(МЭК 62053-23) для реактивной энергии.
По способу защиты человека от поражения током счетчики соответствуют классу II ГОСТ 12.2.007.0.
По безопасности эксплуатации удовлетворяют требованиям ГОСТ 22261 и ГОСТ 51350.
По устойчивости к климатическим воздействиям счетчики относятся к группе
5 по ГОСТ 22261, по условиям климатического исполнения к категории УХЛ
3.1 в соответствии с ГОСТ15150.
Счетчики имеют степень защиты IP51 (корпус) и IP20 (клеммная колодка) согласно требованиям ГОСТ 14254.
ФУНКЦИИ, РЕАЛИЗУЕМЫЕ СЧЕТЧИКОМ СТС
- измерение активной электрической энергии в трехфазных четырех- и трехпроводных сетях переменного тока по двум направлениям;
- измерение реактивной электрической энергии в четырех- и трехпроводных сетях переменного тока по квадрантам;
- определение суммарной (по трем фазам) активной мощности;
- определение суммарной (по трем фазам) реактивной мощности;
- измерение частоты;
- формирование профиля нагрузки;
- учет кратковременных и длительных перерывов в подаче
электропитания (запоминает до 32-х последних отключений электропитания с
указаниям даты/времени отключения и даты/времени включения);
- регистрация учетной информации с заданным интервалом (1-60 мин.);
- фиксация максимальной мощности нагрузки на расчетном интервале времени;
- учет удельных потерь в линии c погрешностью 0,5%. Для этого
измеряется квадрат тока и квадрат напряжения с частотой 3200 Hz (0,3ms).
В настоящий момент отработана методика расчета удельных потерь энергии
по формуле I2 t на 1 Ом. При помощи вводимых в отдельные регистры
коэффициентов потерь Kпотерь, которые являются в случае расчета потерь
условно постоянными, производится расчет энергии, отнесенной к потерям в
линии;
- обмен данными (простые команды, телеграммы) по силовой сети - система Ripple control;
- возможность подключения к счетчику датчиков воды, газа или
других электросчетчиков с импульсным выходом или типа «сухой контакт»
для чего в счетчике организовано 4 входа и обеспечивается отображение
данных на дисплее и хранение в памяти накопленных величин потребления
газа, воды и электроэнергии;
- контроль несанкционированных вмешательств, мониторинг вскрытия счетчиков и манипуляций с магнитами.
ДОСТОИНСТВА СЧЕТЧИКА
- Входные измерительные цепи счетчика закрыты сплошным
ферромагнитным экраном с целью исключения влияния электромагнитных полей
на точность измерения.
- Сертифицирована функция измерения и отображения на дисплее
величин тока, напряжения, коэффициента мощности, энергии в каждой фазе с
погрешностью не хуже 0,5%.
- Наличие специального входа для синхронизации часов от внешнего устройства точного времени.
- В качестве датчиков тока использованы компенсированные токовые
трансформаторы. В токовых трансформаторах используется провод с двойной
изоляцией. При большом динамическом диапазоне 1 (6) A; 5(10)А счетчик
является прецизионным измерителем на малых нагрузках.
- Высокая точность, сверхлинейное измерение, очень малая фазовая угловая ошибка, высокая температурная и временная стабильность.
- Счетчик измеряет энергию при cos = 0,5 с погрешностью не более 0,1 %.
- В счетчике организован вход для вспомогательного источника с
широким диапазоном напряжения переменного или постоянного тока 48 - 300 V
(AC/DC) .
- В аналого-цифровом преобразователе (ADC) производится
одновременное преобразование по току и напряжению с малой
дискретизацией, с синхронизацией при помощи часов реального времени.
- Организован оптико-волоконный выход для подключения
волоконно-оптических линий связи (ВОЛС) с целью мультиплицирования
выходных реле и импульсных выходов посредством подключения блока
расширителя реле (до 12 выходов)
- возможность формирования наряду с профилем мощности (P),
профилей тока ( I ) и напряжения (U), при этом можно привязывать профили
к двум различным временным интервалам;
- реализована возможность формирования в памяти счетчика готовых
таблиц данных с помощью прилагаемого программного обеспечения для
считывания одной простой командой запроса большого массива измеряемых
величин.
- При отсутствии напряжения может быть произведено считывание
данных из счетчика посредством оптопорта, при этом питание на схему
счетчика поступает от внутренней или внешней батареи и дисплей при этом
работает.
- Входы и выходы счетчика отличаются повышенной надежностью, их
реализация существенно перекрывает требования стандарта, они способны
выдерживать импульсы напряжения до 8 кВ вместо требуемых 6кВ. Счетчик
выдерживает воздействие импульсов в 250 раз большей энергии, чем
требуется в стандарте МЭК 62052-11, и это не приводит к выходу из строя
счетчика
- В счетчиках реализован и сертифицирован учет удельных потерь в линии.
- Применяемые компоненты и технология позволяют предлагать
счетчики на рынке с гарантийным сроком сервисного обслуживания - 4 года.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
|
|
Класс точности по активной энергии
|
0,2S; 0,5S; 1,0;
|
|
Класс точности по реактивной энергии
|
0,5; 1,0; 2,0;
|
|
Номинальное напряжение, В
|
3х220/380; 3х57,7/100;
3x100; 3х58/100…240/415; 3х100…415
|
|
Базовый ток счётчика, А
|
1; 5; 10
|
|
Максимальный ток счётчика, А
|
6; 10; 60;100
|
|
Стартовый ток по активной энергии
|
0,05 % I б
|
|
Стартовый ток по реактивной энергии
|
0,1 % I б
|
|
Постоянная счетчика (программируемая), имп/кВт.ч
|
5000 - 50000
|
|
Постоянная счетчика (программируемая), имп/кВар.ч
|
5000 - 50000
|
|
Количество тарифов
|
до 8
|
|
Частота сети, Гц
|
50
|
|
Цифровые интерфейсы
|
один или два независимых RS-485 или RS-232
|
|
Оптический интерфейс
|
МЭК 62056-21 (стар. наим. МЭК1107)
|
|
Скорость обмена, бод
|
300 - 9600
|
|
Рабочая температура, C
|
от -40 до +70
|
|
Габаритные размеры, мм
|
328х178х60
|
|
Масса, не более, кг
1(6)А; 5А; 5(10)А
5(60)А и 10(100)А
|
1,35
1,6
|
|
Межповерочный интервал, лет
|
10
|
|
Срок службы счётчика, лет
|
30
|
|
Средняя наработка до отказа, ч
|
100000
|
Пример записи при заказе счетчика класса 0,5S для измерения энергии в 4-х квадрантах, включенного в 3-х проводную линию: 'Счетчик электрической энергии цифровой комбинированный переменного тока СТС5605-4/05-3 ТУ4228-053-00226023-01'.
|
Обозначение
счетчика
|
Класс
точно-
сти, (К. т. по
реактивной
энергии.)
|
Ном.
напря-
жение, В**
|
Ток
ном.
(макс.), А
|
Вид и
направление
измеренной
энергии
|
Кол-во
квад-
рантов,
в которых
производится
измерение
|
Передаточное
число Имп./кВтч*
|
|
|
|
СТС 5605-4/05-3
|
0,5S (1,0)
|
3х100
|
5 (6)
1 (1,2)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5605-4/1-3
|
1,0 (2,0)
|
3х100
|
5 (6)
5(10)
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5605-4/05-4
|
0,5S (1,0)
|
3х58/100
|
5 (6)
или
1 (1,2)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5605-4/1-4
|
1,0 (2,0)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
5000| 50000
|
|
|
|
СТС 5605-4/05-4H
|
0,5S (1,0)
|
3х220/380
|
5 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
5000
|
|
|
|
СТС 5605-4/1-4H
|
1,0 (2,0)
|
3х220/380
|
5 (6)
5(10)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
5000
|
|
|
|
СТС 5605-2/05-3
|
0,5S (1,0)
|
3х100
|
5 (6)
или
1 (1,2)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5605-2/1-3
|
1,0 (2,0)
|
3х100
|
5 (6)
5(10)
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5605-2/05-4
|
0,5S (1,0)
|
3х58/100
|
5 (6)
или
1 (1,2)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5605-2/1-4 **
|
1,0 (2,0)
|
3х58/100
|
5 (6)
5(10)
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5605-2/05-4H
|
0,5S (1,0)
|
3х220/380
|
5 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
5000
|
|
|
|
СТС 5605-2/1-4H
|
1,0 (2,0)
|
3х220/380
|
5 (6)
5(10)
5(60)
10(100)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
5000
|
|
|
|
СТС 5602-4/02-3
|
0,2S (0,5)
|
3х100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5602-4/05-3
|
0,5S (0,5; 1,0)
|
3х2100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5602-4/02-4
|
0,2S (0,5)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5602-4/05-4
|
0,5S (0,5; 1,0)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5602-2/02-3
|
0,2S (0,5)
|
3х100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5602-2/05-3
|
0,5S (0,5; 1,0)
|
3х100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5602-2/02-4
|
0,2S (0,5)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5602-2/05-4
|
0,5S (0,5; 1,0)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
Примечание:
*Другое передаточное число может быть запрограммировано с помощью ПО
CombiMaster, при этом его значение при поставке будет указано на
этикетке клеммной крышки.
** Возможен заказ счетчиков с широким диапазоном напряжения 3х58/100-240/415В для трех- и четырехпроводных линий
|

Обозначение
счетчика
|
Класс
точно-
сти, (К. т. по
реактивной
энергии.)
|
Ном.
напря-
жение, В**
|
Ток
ном.
(макс.), А
|
Вид и
направление
измеренной
энергии
|
Кол-во
квад-
рантов,
в которых
производится
измерение
|
Передаточное
число Имп./кВтч*
|
|
|
|
СТС 5605-4/05-3
|
0,5S (1,0)
|
3х100
|
5 (6)
1 (1,2)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5605-4/1-3
|
1,0 (2,0)
|
3х100
|
5 (6)
5(10)
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5605-4/05-4
|
0,5S (1,0)
|
3х58/100
|
5 (6)
или
1 (1,2)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5605-4/1-4
|
1,0 (2,0)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
5000| 50000
|
|
|
|
СТС 5605-4/05-4H
|
0,5S (1,0)
|
3х220/380
|
5 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
5000
|
|
|
|
СТС 5605-4/1-4H
|
1,0 (2,0)
|
3х220/380
|
5 (6)
5(10)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
5000
|
|
|
|
СТС 5605-2/05-3
|
0,5S (1,0)
|
3х100
|
5 (6)
или
1 (1,2)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5605-2/1-3
|
1,0 (2,0)
|
3х100
|
5 (6)
5(10)
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5605-2/05-4
|
0,5S (1,0)
|
3х58/100
|
5 (6)
или
1 (1,2)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5605-2/1-4 **
|
1,0 (2,0)
|
3х58/100
|
5 (6)
5(10)
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5605-2/05-4H
|
0,5S (1,0)
|
3х220/380
|
5 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
5000
|
|
|
|
СТС 5605-2/1-4H
|
1,0 (2,0)
|
3х220/380
|
5 (6)
5(10)
5(60)
10(100)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
5000
|
|
|
|
СТС 5602-4/02-3
|
0,2S (0,5)
|
3х100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5602-4/05-3
|
0,5S (0,5; 1,0)
|
3х2100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5602-4/02-4
|
0,2S (0,5)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5602-4/05-4
|
0,5S (0,5; 1,0)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 2-х направлениях
|
4
|
20000| 50000
|
|
|
|
СТС 5602-2/02-3
|
0,2S (0,5)
|
3х100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5602-2/05-3
|
0,5S (0,5; 1,0)
|
3х100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5602-2/02-4
|
0,2S (0,5)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
|
СТС 5602-2/05-4
|
0,5S (0,5; 1,0)
|
3х58/100
|
5 (6)
или
1 (6)
|
Активная и реактивная энергия в 1-ом направлении
|
2
|
20000| 50000
|
|
|
Примечание:
*Другое передаточное число может быть запрограммировано с помощью ПО
CombiMaster, при этом его значение при поставке будет указано на
этикетке клеммной крышки.
** Возможен заказ счетчиков с широким диапазоном напряжения 3х58/100-240/415В для трех- и четырехпроводных линий
|
