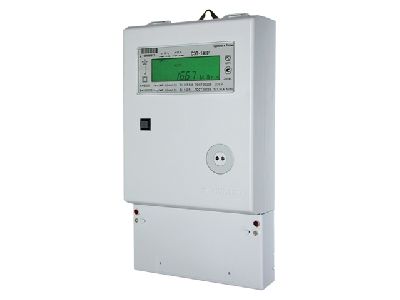

СЭТ-1М.01М счетчик однофазный локомотивный
Счетчики предназначены для учета активной и реактивной электроэнергии прямого и обратного направления в однофазных сетях переменного тока.
Счетчики электроэнергии позволяют измерять параметры однофазной сети по двум каналам измерения и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками.
Электросчетчики могут эксплуатироваться на электроподвижном составе переменного тока, работающего в тяговом режиме и в режиме рекуперации.
Счетчики предназначены для работы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ), автоматизированных систем регистрации параметров движения и автоведения переменного тока (РПДА ПТ).
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОСЧЕТЧИКА СЭТ-1М.01М
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005.
Сертификат соответствия РОСС RU.АЯ74.В32187.
Сертификат об утверждении средств измерений RU.С.34.011.А 35144.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ СЧЕТЧИКА СЭТ-1М.01М
- Три равноприоритетных, независимых, изолированных интерфейса связи: RS-485, CAN и оптический интерфейс.
- По интерфейсам связи RS-485 и
оптопорту счетчики электроэнергии поддерживают ModBus-подобный,
СЭТ-4ТМ.02-совместимый протокол.
- Четыре объединенных по плюсу испытательных выхода.
- Возможность трансформаторного подключения к сети по току и трансформаторного или непосредственного подключения по напряжению.
- Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
- Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
Подключение электросчетчиков к сети
Подключение счетчиков электроэнергии к сети производится через
измерительные трансформаторы напряжения и тока. Допускается
непосредственное подключение счетчиков электроэнергии к сети по
напряжению с номинальными значениями напряжений из ряда: 100, 120, 127,
173, 190, 200, 220, 230 В.
Счетчики электроэнергии имеют раздельные (изолированные) цепи
напряжения измерения и питания, могут подключаться к измерительной сети
по схеме с совместным и раздельным включением цепей напряжения
измерения и питания.
При раздельном включении цепей измерения и питания индикаторы
счетчиков электроэнергии и интерфейсы связи функционируют при наличии
напряжения питания и отсутствии напряжения в измерительной цепи.
Учет энергии
Счетчики электроэнергии ведут независимый (раздельный) учет по
каждому каналу измерения тока (для электросчетчиков с двумя каналами
измерения и учета) активной и реактивной энергии нарастающего итога
прямого и обратного направления (4 канала учета).
Измерение параметров сети
Счетчики электроэнергии измеряют мгновенные значения (с
программируемым временем интегрирования от 0,2 до 5 секунд) физических
величин, характеризующих однофазную электрическую сеть по двум каналам
измерения, и могут использоваться как измерители параметров или
датчики по каждому каналу измерения:
- активной, реактивной и полной мощности;
- напряжения и коэффициента искажения синусоидальности кривой напряжения;
- тока и коэффициента искажения синусоидальности кривой тока;
- коэффициента активной мощности;
- частоты сети;
- температуры внутри корпуса электросчетчика.
Испытательные выходы и вход включения режима поверки
В счетчиках электроэнергии функционируют четыре объединенных по
плюсу испытательных выхода основного передающего устройства. Каждый
испытательный выход может конфигурироваться для формирования импульсов
телеметрии одного из каналов учета энергии (активной, реактивной,
прямого и обратного направления) для 1-го или 2-го канала измерения
тока и работать:
- в основном режиме (А) с передаточным числом 5000 имп/(кВт•ч), имп/(квар•ч);
- в поверочном режиме (В) с передаточным числом 160000 имп/(кВт•ч), имп/(квар•ч).
Переключение из основного режима
телеметрии (А) в поверочный режим (В) производится напряжением,
подаваемым на вход включения режима поверки.
Устройство индикации
Счетчики электроэнергии имеют жидкокристаллический индикатор (ЖКИ)
для отображения учтенной энергии и измеряемых величин, одну (для
одноканальных счетчиков) или две (для двухканальных счетчиков) кнопки
управления режимами индикации.
Электросчетчики в режиме индикации основных параметров позволяют
отображать на индикаторе по каждому каналу измерения и учета:
- текущую активную и реактивную энергию нарастающего итога по текущему направлению;
- учтенную активную и реактивную энергию нарастающего итога прямого и обратного направления.
В режиме индикации вспомогательных
параметров счетчики электроэнергии позволяют отображать на индикаторе
данные вспомогательных режимов измерения:
- активную мощность, Вт;
- реактивную мощность, вар;
- полную мощность, ВА;
- напряжение, В;
- ток, А;
- частоту сети, Гц;
- коэффициент мощности;
- температуру внутри электросчетчика, °С.
Все данные основных и вспомогательных
режимов измерения отображаются с учетом введенных в счетчики
электроэнергии коэффициентов трансформации по напряжению и току для
каждого канала измерения.
Интерфейсы связи
Электросчетчики обеспечивают возможность программирования от
внешнего компьютера через интерфейс RS-485 или оптопорт следующих
параметров:
- сетевого адреса;
- пароля первого и второго уровней доступа к данным;
- скорости обмена по интерфейсу RS-485;
- скорости обмена по интерфейсу CAN и периода выдачи данных в CAN;
- номера локомотива и номера секции (наименование точки учета);
- текущего коэффициента трансформации;
- периода выдачи данных на индикатор;
- программируемых флагов;
- конфигурации испытательных выходов;
- идентификации электросчетчика.
Счетчики электроэнергии обеспечивают возможность управления от внешнего компьютера через интерфейс RS-485 или оптопорт:
- режимами индикации;
- сбросом регистров учтенной энергии;
- фиксацией данных вспомогательных режимов измерения;
- перезапуском электросчетчика;
- инициализацией электросчетчика.
Счетчики электроэнергии обеспечивают
возможность считывания внешним компьютером через интерфейс RS-485
или оптопорт следующих параметров и данных:
- серийного номера и даты выпуска электросчетчика;
- сетевого адреса;
- номера локомотива и номера секции (наименование точки учета);
- текущего значения коэффициента трансформации;
- учтенной активной и реактивной энергии прямого и обратного направления;
- текущих значений активной и реактивной энергии прямого и обратного направления;
- мгновенных значений активной, реактивной и полной мощности;
- напряжения, тока и коэффициента мощности;
- частоты сети;
- температуры внутри электросчетчика;
- версии программного обеспечения электросчетчика;
- слова состояния электросчетчика;
- программируемых флагов;
- варианта исполнения электросчетчика;
- режима индикации и периода выдачи данных на индикатор;
- скорости обмена по CAN и периода выдачи данных в CAN;
- скорости обмена по RS-485;
- идентификации электросчетчика;
- конфигурации испытательных выходов.
Работа со счетчиками электроэнергии
через интерфейсы связи может производиться с применением программного
обеспечения «Конфигуратор СЭТ-4ТМ».
Счетчики электроэнергии c CAN-интерфейсом поддерживают обмен
данными с 11 и 29 битными идентификаторами в соответствии с CAN
Specification version 2.0 Part B.
Электросчетчики c CAN-интерфейсом обеспечивают чтение и изменение
идентификатора объекта по CAN-интерфейсу посредством LSS протокола по
стандарту DSP305.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА
|
Наименование величины
|
Значение |
|
Номинальный (максимальный) ток, А
|
5 (10)
|
|
Максимальный ток в течение 0,5 с, А
|
200
|
|
Ток чувствительности, мА
|
5
|
|
Номинальное напряжение измерения и питания переменного тока, В
|
от 100 до 230
|
|
Установленный рабочий диапазон напряжений, В:
|
|
измерения и питания переменного тока
|
от 70 до 276
|
|
питания постоянного тока
|
от 35 до 276
|
|
Предельный рабочий диапазон напряжений измерения и питания, В
|
от 0 до 440
|
|
Номинальная частота сети, Гц
|
50
|
|
Рабочий диапазон частот сети, Гц
|
от 47,5 до 52,5
|
|
Класс точности при измерении в прямом и обратном направлении:
|
|
активной энергии
|
0,5S
|
|
реактивной энергии
|
1
|
|
Пределы допускаемой основной относительной погрешности измерения, %:
|
|
активной мощности (cos =0,5, cos=0,25 при индуктивной и
емкостной нагрузках), ![]() p
|
±0,5 при 0,05Iном?I?Iмакс, cos=1;
±0,6 при 0,05Iном?I?Iмакс, cos=0,5;
±1,0 при 0,01Iном?I<0,05Iном, cos![]() =1;
±1,0 при 0,02Iном?I<0,05Iном, cos![]() =0,5;
±1,0 при 0,05Iном?I?Iмакс, cos![]() =0,25
|
|
реактивной мощности (sin![]() =0,5, sin=0,25 при индуктивной и
емкостной нагрузках), ![]() Q
|
±1,0 при 0,05Iном?I?Iмакс, sin![]() =1;
±1,0 при 0,05Iном?I?Iмакс, sin![]() =0,5;
±1,5 при 0,01Iном?I<0,05Iном, sin![]() =1;
±1,5 при 0,02Iном?I<0,05Iном, sin![]() =0,5;
±1,5 при 0,05Iном?I?Iмакс sin![]() =0,25
|
|
полной мощности, ![]() s
|
![]() s = ![]() Q (аналогично реактивной мощности);
|
|
напряжения, ![]() u
|
±0,9 в установленном рабочем диапазоне напряжений от 70 до 276 В
|
|
тока, ![]() i
|
±0,9 при Iном ? I ? Iмакс;
при 0,01Iном?I?Iном
|
|
частоты, ![]() f
|
±0,05 в диапазоне от 47,5 до 52,5 Гц
|
|
коэффициента активной мощности, ![]() kp
|
(![]() p+![]() s)
|
|
Средний температурный коэффициент в диапазоне температур от минус 40 до плюс 60°С, %/К, при измерении:
|
|
активной энергии и мощности
|
±0,03 при 0,05Iном?I?Iмакс, cos![]() =1;
±0,05 при 0,05Iном?I?Iмакс, cos=0,5
|
|
реактивной энергии и мощности
|
±0,05 при 0,05Iном?I?Iмакс, sin=1;
±0,07 при 0,05Iном?I?Iмакс, sin=0,5
|
|
Пределы допускаемой
дополнительной погрешности измерения частоты, напряжения и тока в
диапазоне температур от минус 40 до плюс 60°С, tд, %
|
±0,05![]() д(t-tн), где  д – пределы допускаемой основной погрешности измеряемой величины, t – температура рабочих условий, tн – температура нормальных условий
|
|
Начальный запуск
|
< 1,5 с (после подачи напряжения)
|
|
Время установления рабочего режима
|
5 секунд (после начального запуска)
|
|
Полная мощность, потребляемая каждой последовательной цепью, ВА
|
не более 0,1
|
|
Активная (полная) мощность, потребляемая цепью напряжения и питания при совместном включении, Вт (ВА)
|
не более 2(4)
|
|
Ток потребления по цепи
питания при раздельном включении цепей измерения и питания от
источника постоянного тока, не более, мА
|
35 В
|
100 В
|
230 В
|
|
60
|
20
|
10
|
|
Входное сопротивление цепи измерения напряжения
|
1 МОм (при раздельном питании)
|
|
Жидкокристаллический индикатор:
|
|
число индицируемых разрядов
|
8
|
|
цена единицы младшего разряда при отображении энергии и коэффициентах трансформации равных 1, кВт•ч (квар•ч)
|
0,01
|
|
Скорость обмена информацией, бит/с:
|
|
по интерфейсу RS-485
|
38400, 19200, 9600, 4800, 2400, 1200, 600
|
|
по оптопорту
|
9600
|
|
по интерфейсу CAN
|
250000
|
|
Помехоэмиссия
|
по ГОСТ Р 51318.22-2006 для оборудования класса Б
|
|
Сохранность данных при отключении питания
|
10 лет в выключенном состоянии при температуре 50 оС
|
|
Защита информации
|
Два уровня доступа и аппаратная защита памяти метрологических коэффициентов
|
|
Самодиагностика
|
Циклическая, непрерывная
|
|
Средняя наработка до отказа, часов
|
140000
|
|
Средний срок службы, лет
|
30
|
|
Среднее время восстановления, часов
|
2
|
|
Межповерочный интервал, лет
|
12
|
|
Рабочии условия эксплуатации:
|
|
температура окружающего воздуха, оС
|
от -40 до +60
|
|
относительная влажность, %
|
до 100 при 25 оС
|
|
давление, кПа (мм.рт.ст.)
|
от 70 до 106,7 (от 537 до 800)
|
|
Габаритные размеры, мм
|
170x325x77
|
|
Масса, кг
|
не более 1,5
|
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКОВ
|
Условное обозначение электросчетчика
|
Число каналов измерения
|
Интерфейс
|
|
СЭТ-1М.01М
|
1
|
RS-485, оптопорт
|
|
СЭТ-1М.01М.01
|
2
|
RS-485, оптопорт
|
|
СЭТ-1М.01М.04
|
1
|
CAN, оптопорт
|
|
СЭТ-1М.01М.05
|
2
|
CAN, оптопорт
|
|
СЭТ-1М.01М.06
|
1
|
RS-485, оптопорт, CAN
|
|
СЭТ-1М.01М.07
|
2
|
RS-485, оптопорт, CAN |
|
