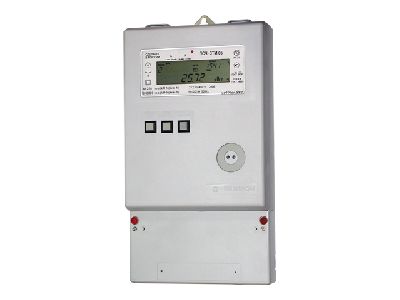

Счетчик ПСЧ-3ТМ.05Д трехфазный многофункциональный
Счетчики предназначены для измерения и учета активной, реактивной
энергии, ведения массивов профиля мощности нагрузки с программируемым
временем интегрирования, фиксации максимумов мощности, измерения
параметров трехфазной сети и параметров качества электрической энергии.
Счетчики
предназначены для работы автономно или в составе автоматизированных
информационно-измерительных систем контроля и учета электроэнергии
(АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ).
Технические характеристики ПСЧ-3ТМ.05Д:
• Номинальное (максимальное) значение силы тока, А: 5 (75)
• Ток чувствительности, мА: 20
• Номинальное значение напряжения, В: 3x(120-230)/(208-400)
• Рабочий диапазон измеряемых напряжений, В: 3x(96-265)/(166-459)
• Номинальная частота сети, Гц: 50
• Рабочий диапазон частот сети, Гц: от 47,5 до 52,5
• Класс точности при измерении:
- активной энергии: 1,0
- реактивной энергии: 2,0
• Масса счетчика электроэнергии, кг: 1,1
• Габаритные размеры, мм: 171x113x66,5
В модельный ряд электросчетчиков входят:
•
двунаправленные счетчики для учета активной и реактивной
электроэнергии прямого и обратного направления (четыре канала учета);
•
однонаправленные счетчики для учета только активной электроэнергии
независимо от направления тока в каждой фазе сети (один канал учета по
модулю);
• комбинированные счетчики для учета активной
электроэнергии независимо от направления тока в каждой фазе сети (учет
по модулю) и реактивной электроэнергии прямого и обратного направления
(три канала учета).
Ообенности:
• Цифровая обработка сигналов.
• Два равноприоритетных, независимых, гальванически развязанных интерфейса связи: RS-485 и оптопорт.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Два конфигурируемых изолированных испытательных выхода.
• Один конфигурируемый цифровой вход.
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Нечувствительность к постоянной составляющей в цепи тока.
• Встроенные часы реального времени.
•
Возможность дистанционного управления функциями, процессами
программирования (перепрограммирования) режимов и параметров, считывания
параметров и данных измерений.
• Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
• Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
• Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).
Функциональные возможности:
•
Ведение архивов тарифицированной учтенной электроэнергии и
нетарифицированной электроэнергии с учетом потерь в линии
электропередачи и силовом трансформаторе (активной, реактивной прямого и
обратного направления в зависимости от варианта исполнения
электросчетчика)
• Тарификатор
• Двунаправленные электросчетчики
ведут два независимых массивов профиля мощности (активной, реактивной,
прямого и обратного направления), однонаправленные и комбинированные
электросчетчики - один массив
• Электросчетчики могут использоваться
как регистраторы максимумов мощности (активной, реактивной, прямого и
обратного направления) по каждому массиву профиля мощности с
использованием двенадцати сезонного расписания утренних и вечерних
максимумов
• Электросчетчики измеряют мгновенные значения (время
интегрирования 1 секунда) физических величин, характеризующих трехфазную
электрическую сеть
• В электросчетчиках функционируют два изолированных испытательных выхода основного передающего устройства
• Счетчики электроэнергии имеют цифровой вход
•
Счетчики электроэнергии ведут журналы событий, журналы показателей
качества электричества, журналы превышения порога мощности и статусный
журнал
• Электросчетчики имеют жидкокристаллический индикатор (ЖКИ)
для отображения учтенной энергии и измеряемых величин, три кнопки
управления режимами индикации
• Счетчики электроэнергии позволяют
производить программирование, перепрограммирование, управление,
считывание параметров и данных через интерфейсы связи RS-485 и
оптический порт.
Наименование величины
|
Значение
|
|
Базовое (максимальное) значение тока, А
|
5 (100)
|
|
Ток чувствительности, мА
|
20
|
|
Номинальное значение измеряемого напряжения, В
|
3x(120-230)/(208-400)
|
|
Рабочий диапазон измеряемых напряжений, В
|
от 96 до 265 в фаза - ноль
|
|
Номинальное значение напряжения резервного питания, В
|
12 (постоянного тока)
|
|
Рабочий диапазон напряжений резервного питания, В
|
от 9 до 15 (постоянного тока)
|
|
Номинальная частота сети, Гц
|
50
|
|
Рабочий диапазон частот сети, Гц
|
от 47,5 до 52,5
|
|
Класс точности при измерении в прямом и обратном направлении:
|
|
активной энергии
|
1,0
|
|
реактивной энергии
|
2,0
|
|
Пределы допускаемой основной относительной погрешности измерения, %:
|
|
напряжения (фазного, межфазного и их усредненных значений)
|
±0,9 в диапазоне от 96 до 265 В (фаза – ноль)
|
|
тока
|
±0,9 при Iном?I?Iмакс
при 0,01Iном?I?Iном
|
|
частоты
|
±0,05 в диапазоне от 47,5 до 52,5 Гц
|
|
мощности активных потерь в линии и трансформаторе
|
|
|
мощности реактивных потерь в линии и трансформаторе
|
|
|
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки
|
±0,5
|
|
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, Вт (В·А)
|
не более 1,0(2,0)
|
|
Ток потребления от резервного источника питания 12 В постоянного тока, при отсутствии напряжений в параллельных цепях, мА
|
200
|
|
Полная мощность, потребляемая каждой последовательной цепью, В·А
|
не более 0,1
|
|
Число индицируемых разрядов жидкокристаллического индикатора
|
8
|
|
Скорость обмена информацией, бит/с:
|
|
по оптическому порту
|
9600
|
|
по интерфейсу RS-485
|
38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300
|
|
Передаточное число, имп/(кВт·ч), имп/(квар·ч):
|
|
в основном режиме (А)
|
250
|
|
в режиме поверки (В)
|
8000
|
|
Сохранность данных при прерываниях питания, лет:
|
|
информации
|
более 40
|
|
внутренних часов
|
не менее 10 (питание от литиевой батареи)
|
|
Защита информации
|
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
|
|
Самодиагностика
|
циклическая, непрерывная
|
|
Рабочие условия эксплуатации:
|
|
температура окружающего воздуха, °С
|
от -40 до +60
|
|
относительная влажность, %
|
до 90 при 30 °С
|
|
давление, кПа (мм.рт.ст)
|
от 70 до 106,7 (от 537 до 800)
|
|
Межповерочный интервал, лет
|
12
|
|
Гарантийный срок эксплуатации, месяцев
|
36
|
|
Средняя наработка до отказа, час
|
140000
|
|
Средний срок службы, лет
|
30
|
|
Масса, кг
|
1,4
|
|
Габаритные размеры, мм
ПСЧ-3ТМ.05Д - вариант исполнения в корпусе для монтажа на ДИН-рейку
|
325х170х77
110x171x67 |
