ROCKWOOL WIRED MAT 80 — тепловая изоляция для высокотемпературного оборудования и трубопроводов
ROCKWOOL WIRED MAT 80 — надёжная техническая теплоизоляция из каменной ваты на основе базальтовых пород. Материал рассчитан на эксплуатацию при высоких температурах и подходит для изоляции технологического и энергетического оборудования, тепловых сетей, магистральных и промышленных трубопроводов, а также для огнезащиты воздуховодов.
Особенности конструкции и состав
Основа — каменная вата из расплава базальтовых горных пород с добавлением доменных шлаков (в пропорции, обеспечивающей модуль кислотности ≥ 2,0). Такая рецептура повышает химическую стойкость и долговечность волокон при термоциклировании.
Одна сторона мата покрыта сеткой из гальванизированной или нержавеющей проволоки с ячейкой 25 мм. Сетка придаёт материалу формостабильность и упрощает крепление.
Мат дополнительно прошит гальванизированной или нержавеющей проволокой в продольном и поперечном направлениях — это повышает прочность на разрыв, устойчивость к вибрациям и предотвращает расслоение при монтаже.
Доступен вариант с односторонним покрытием армированной алюминиевой фольгой (ALU) — для дополнительной защиты от влаги, отражения теплового излучения и снижения теплопотерь за счёт лучистой составляющей.
Связующее вещество — низкофенольное, в количестве, достаточном для сохранения структуры мата при транспортировке и монтаже, но не ухудшающем паропроницаемость и термостойкость.
Технические характеристики
Параметр
Значение
Плотность
80 кг/м³ (±10 %)
Теплопроводность
λ₁₀ = 0,032 Вт/(м·К)
λ₂₅ = 0,035 Вт/(м·К)
λ₁₂₅ = 0,047 Вт/(м·К)
λ₃₀₀ = 0,086 Вт/(м·К)
Группа горючести
НГ (негорючий, класс пожарной опасности КМ0)
Водопоглощение при полном погружении, не более
1,5 % по объёму
Паропроницаемость
≥ 0,3 мг/(м·ч·Па) — материал «дышит», не накапливает конденсат при правильной схеме монтажа
Модуль кислотности, не менее
2,0
Прочность на сжатие при 10 % деформации
≥ 15 кПа (для сохранения толщины под обвязкой и при вибрациях)
Диапазон температур применения (базовое исполнение)
от −180 до +750 °С
Температурные ограничения по исполнению
Максимальная температура эксплуатации зависит от модификации:
Базовое исполнение (без фольги): до 1000 °С (кратковременно), длительно — до 750 °С.
При наличии вибрации или динамических нагрузок: до 800 °С (рекомендуется снижение расчётной температуры для увеличения ресурса).
С покрытием из алюминиевой фольги (армированной): до 250 °С (фольга и клеевой слой имеют более низкий предел термостойкости).
Для матов с сеткой из нержавеющей проволоки (SST): верхний предел сохраняется на уровне базового исполнения, но повышается коррозионная стойкость в агрессивных средах.
Химическая и эксплуатационная стойкость
Каменная вата ROCKWOOL химически инертна по отношению к маслам, растворителям, щелочам и большинству строительных материалов.
Устойчива к биопоражениям (не поддерживает рост грибка и плесени), не является питательной средой для грызунов.
Сетка и прошивка из гальванизированной проволоки рассчитаны на умеренно агрессивные среды; для высококоррозионных условий рекомендуется исполнение с нержавеющей проволокой (SST).
Материал сохраняет структуру и теплопроводность при термоциклировании (многократных нагревах и охлаждениях) в пределах заявленного температурного диапазона.
Нормативные документы и соответствие
Соответствует требованиям ГОСТ 32314‑2012 (EN 13162:2008) по теплоизоляционным изделиям из минеральной ваты.
Санитарно‑гигиенические требования: подтверждено гигиеническим сертификатом; содержание вредных веществ в пределах норм.
Применяется в составе технических решений, соответствующих СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов».
Доступные размеры и параметры упаковки
Размер материала, мм
Площадь, м²
Объём, м³
5000 × 1000 × 40
5,00
0,20
4000 × 1000 × 50
4,00
0,20
3000 × 1000 × 60
3,00
0,18
2500 × 1000 × 70
2,50
0,18
2000 × 1000 × 80
2,00
0,16
2000 × 1000 × 90
2,00
0,18
2000 × 1000 × 100
2,00
0,20
В каждой упаковке — 1 шт. Рулоны поставляются в термоусадочной полиэтиленовой плёнке. Масса рулона пропорциональна объёму и плотности; ориентировочные значения можно рассчитать по формуле: масса (кг) = объём (м³) × 80.
Область применения
Материал востребован в нефтехимической промышленности, на АЭС, в энергетике и других отраслях, где требуется надёжная теплоизоляция и огнезащита. Подходит для:
теплоизоляции плоских и криволинейных поверхностей оборудования (котлы, теплообменники, ёмкости, дымоходы);
изоляции трубопроводов большого диаметра и фасонных элементов;
огнезащиты воздуховодов и вентиляционных коробов (в составе огнезащитных систем);
шумопоглощения в технологических зонах (благодаря волокнистой структуре материал снижает передачу воздушного шума).
Необходимые материалы и инструменты для монтажа
минераловатные маты ROCKWOOL WIRED MAT 80;
приварные штифты (иглы) из углеродистой или нержавеющей стали (в зависимости от среды эксплуатации);
фиксирующие (прижимные) шайбы из оцинкованной или нержавеющей стали;
алюминиевый скотч (если используется мат с фольгированным покрытием) для герметизации стыков и защиты кромок;
ножницы по металлу или нож с лезвием из инструментальной стали для раскроя мата;
гальванизированная или нержавеющая проволока для сшивания стыков;
металлический крючок для связывания проволоки;
аппарат контактной сварки (оборудование для приварки штифтов) с регулировкой силы тока и времени импульса под толщину металла основания.
Технология монтажа
Подготовка поверхности: очистка от пыли, ржавчины и отслаивающихся покрытий; при необходимости — обезжиривание.
Разметка мест установки приварных штифтов: шаг по горизонтали и вертикали обычно составляет 300–400 мм, на криволинейных поверхностях и при вибрациях рекомендуется уменьшать шаг до 250–300 мм.
Приварка штифтов аппаратом контактной сварки: важно соблюдать рекомендованные параметры тока и времени, чтобы обеспечить надёжное сцепление без прожога металла.
Насаживание мата на штифты и фиксация прижимными шайбами: мат должен плотно прилегать к изолируемой поверхности без зазоров.
Сшивание соседних полотен гальванизированной проволокой: швы располагают вразбежку, чтобы исключить «мостики холода» и повысить механическую прочность покрытия.
Герметизация стыков и кромок: для матов с фольгированным покрытием стыки проклеивают алюминиевым скотчем; для базовых матов допускается использование бандажной ленты или сетки.
Установка защитного кожуха (по проекту): в большинстве промышленных применений поверх теплоизоляции предусматривается покровный слой (оцинкованная сталь, алюминий, стеклопластик) для защиты от атмосферных воздействий и механических повреждений.
Рекомендации по хранению и транспортировке
Хранить в заводской упаковке в сухом помещении или под навесом; избегать прямого контакта с грунтом.
При складировании на открытом воздухе обязательно использовать влагонепроницаемый укрывной материал и поддоны для исключения капиллярного подсоса влаги.
Не допускать длительного воздействия атмосферных осадков: хотя водопоглощение ограничено, избыточная влага может временно ухудшить теплоизоляционные свойства до высыхания.
Транспортировать в крытом транспорте; избегать деформации рулонов и повреждения сетки.

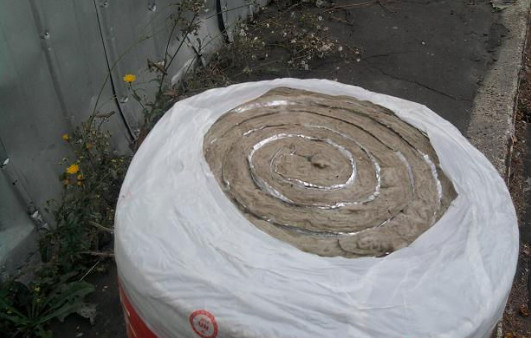

Rockwool WIRED MAT 80 в упаковке
Расчётные рекомендации и типичные ошибки
Толщина изоляции подбирается по тепловому расчёту (СП 61.13330) с учётом температуры теплоносителя, температуры окружающей среды, допустимых теплопотерь и температуры на поверхности изоляции.
Учёт мостиков холода: важно минимизировать зазоры между полотнами и обеспечить плотное прилегание к основанию; швы следует располагать вразбежку.
Вибрации и динамические нагрузки: при наличии вибрации рекомендуется уменьшать шаг крепления штифтов и использовать маты с прошивкой из нержавеющей проволоки.
Ошибки монтажа: частая ошибка — недостаточный прижим мата к поверхности, что приводит к образованию воздушных карманов и снижению эффективности теплоизоляции; также недопустимо сильное натяжение или перекручивание мата, вызывающее разрывы сетки и расслоение.
