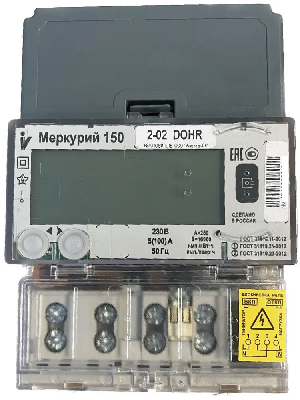

Меркурий 150 2-02 (D)OHR однофазный, многотарифный, 230 В, 5 (100) А, DIN/3 винта, класс точности 1/2, активная / реактивная, ЖКИ, интерфейсы: Оптопорт, RS-485.

Рейтинг: 0 (голосов: 0)
Бренд: «ИНКОТЕКС»
  • Единица измерения :
    шт.
  • Число фаз :
    однофазный
  • Количество тарифов :
    4
  • Класс точности :
    1/2
  • Номинальный (максимальный) ток счетчика, А :
    5 (100)
  • Номинальное напряжение, В :
    230
  • Тип отчетного устройства :
    ЖКИ
  • Масса, кг, не более :
    0,55
  • Габариты (ДхШхВ), мм :
    90x130x65
  • Диапазон рабочих температур, °С :
    от -45°С до +70°С
  • Гарантийный срок эксплуатации, лет :
    5
  • Межповерочный интервал, лет :
    16
  • Наработка на отказ, не менее, ч :
    320 000
Полное описание и характеристики
Цена
7251.00 р.
RUB
В корзину
Товар с указанными характеристиками отсутствует
  • Описание
  • Характеристики
  • Доставка

Счетчик Меркурий 150 2-02 (D)OHR предназначены для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной, полной мощности, коэффициентов мощности, частоты электросети, напряжения, тока, параметров качества электроэнергии в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.
Модификации Меркурий 150М, Меркурий 150 используются внутри помещений.
Модификация Меркурий 150U используется внутри и снаружи помещений и устанавливается на опоры линий электропередач.
Счетчики работают как в автономном режиме, так и в составе АИИС КУЭ.

Технические характеристики Меркурий 150 2-02 (D)OHR

Активная/полная мощность, потребляемая цепью напряжения, Вт/В*А
• для счетчиков Меркурий 150М, Меркурий 150 1,5/9,0
• для счетчика Меркурий 150U 2,0/9,0
Дополнительная потребляемая активная/полная мощность для счетчиков со встроенным модемом, Вт (В*А) 6/30
Полная мощность, потребляемая цепью тока, В*А, не более 0,1
Количество тарифов 4
Сохранность данных при перерывах питания, лет, не менее 10
Межповерочный интервал, лет 16
Гарантийный срок эксплуатации, лет 5
Наработка на отказ, не менее, ч 320 000
Диапазон рабочих температур, °С от -45 до +70
Масса, кг, не более 0,55
Габариты (ДхШхВ), мм
• для счетчиков Меркурий 150М, Меркурий 150 90x130x65
• для счетчика Меркурий 150U 99x151x58

Метрологические характеристики Меркурий 150 2-02 (D)OHR

Класс точности счетчиков (актив./реактив.):  1/2
Номинальное напряжение, В:  230
Базовый/максимальный ток, А:  5/60, 5/100, 5/80, 10/100
Макс. ток для счетчиков прямого включения в течение 10 мс:  30*I макс
Стартовый ток (чувствительность):  0,004Iб

Счетчики полностью соответствуют современным отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии (СТО СТО 34.01-5.1-009-2024), а также требованиям постановления Правительства РФ от 19.06.2020 № 890. Счетчики, имеющие расщепленную архитектуру (сплит-счетчики) комплектуются выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу независимо
и одновременно с обменом данными между счетчиком и системой.

    • Оптопорт во всех моделях;
    • Наличие встроенного реле;
    • Три энергонезависимые электронные пломбы: корпус, клеммная крышка, крышка сменного модуля;
    • Датчик магнитного поля;
    • Возможность работы по протоколам Меркурий, СПОДЭС;
    • Неразъемный корпус, прозрачная клеммная крышка.

Измерение и расчет параметров

      1. учтенная активная, реактивная энергия прямого и обратного направлений, в том числе по тарифам нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
      2. мгновенные (за один период частоты сети) и усредненные значения фазного напряжения;
      3. мгновенные (за один период частоты сети) и усредненные значения фазного тока и тока нейтрали;
      4. разность фазного тока и тока нейтрали;
      5. активная, реактивная, полная мощности;
      6. коэффициент мощности;
      7. соотношение реактивной и активной мощностей (tgφ);
      8. максимумы мощности;
      9. частота питающей сети;
      10. температура внутри корпуса (контрольный, метрологически ненормированный параметр);
      11. ПКЭ;
      12. текущее время и дата;
      13. время работы (наработка) счетчика.

Хранение информации

Учет, хранение, вывод на ЖКИ и передача по интерфейсам показаний активной и реактивной электроэнергии раздельно по каждому тарифу и суммы показаний по всем тарифам выполняется за следующие периоды времени:

      • с момента сброса показаний;
      • за 123 предыдущих суток;
      • за 36 предыдущих программируемых расчетных периодов.

Измерение, хранение в энергонезависимой памяти и передача по интерфейсам профиля нагрузки активной и реактивной энергии прямого и обратного направлений с программируемым интервалом времени интегрирования от 1 до 60 минут с дискретностью 1 минута с циклической перезаписью, начиная с самого раннего значения. Глубина хранения данных не менее 90 суток для 30 ти минутных и не менее 180 суток для 60 ти минутных интервалов.

Инициативная передача данных

Счетчики могут быть запрограммированы на инициативную передачу служебной и технологической информации по последовательному интерфейсу.
Обязательное формирование и отправка инициативных сообщений выполняется при наличии доступа к каналу связи и наступлении следующих событий:

      • отсутствие напряжения, либо значение напряжения ниже запрограммированного порога;
      • срабатывание электронной пломбы корпуса.

Тарифные расписания

В счетчиках может использоваться тарифное расписание СПОДЭС или Меркурий. Выбор типа тарифного расписания осуществляется в процессе производства или при конфигурировании счетчика потребителем. Тарификатор Меркурий имеет следующие характеристики: 4 тарифа, 16 временных зон суток. Для тарифных расписаний СПОДЭС используется до 24 временных зон суток. Время переключения тарифов в суточном профиле для всех тарифных расписаний кратно минуте.

Показатели качества электроэнергии

Счетчики обеспечивают измерение ПКЭ по ГОСТ 30804.4.30, класс S, с формированием событий и индикацией факта нарушения на ЖКИ для следующих параметров:

      1. отклонение основной частоты напряжения электропитания от номинального значения;
      2. длительность отклонения частоты от номинального значения;
      3. положительное, отрицательное, установившееся отклонение напряжения;
      4. глубина провала напряжения;
      5. длительность провала напряжения;
      6. максимальное значение напряжения при перенапряжении;
      7. длительность перенапряжения;
      8. длительность прерывания напряжения;
      9. коэффициент искажения синусоидальности напряжения.

Журналы событий

Счетчики поддерживают ведение и сохранение в энергонезависимой памяти журналов, где фиксируются и сохраняются следующие события:

    1. дата и время вскрытия клеммной крышки;
    2. дата и время вскрытия корпуса;
    3. дата, время и причина включения и отключения встроенного коммутационного аппарата;
    4. дата и время последнего перепрограммирования;
    5. дата, время, тип и параметры выполненной команды;
    6. попытка доступа с неуспешной идентификацией и (или) аутентификацией;
    7. попытка доступа с нарушением правил управления доступом;
    8. попытка несанкционированного обновления или записи программного обеспечения;
    9. попытка несанкционированного нарушения измеренных параметров;
    10. изменение направления перетока мощности;
    11. дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
    12. факт связи, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);
    13. дата и время отклонения напряжения в измерительных цепях от заданных пределов;
    14. отсутствие напряжения либо значение напряжения ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;
    15. превышение соотношения величин потребления активной и реактивной мощности в соответствии с информационной моделью «СПОДЭС»;
    16. небаланс фазного тока и тока нейтрали с фиксацией превышения значения порога небаланса и продолжительности отклонения;
    17. превышение заданного предела мощности;
    18. включение (отключение) измерительных цепей;
    19. достижение критически низкого уровня заряда батареи, %;
    20. дата, время и продолжительность отклонения частоты ниже запрограммированного порога с фиксацией продолжительности отклонения;
    21. при измерении провала, перенапряжения, прерывания напряжения для каждого события в журнале событий фиксируются значение напряжения, дата и время перехода порогового значения;
    22. в случае мгновенного отключения питания счетчика событие об аварийном режиме работы записывается в журнал, а также дата и время начала и окончания неисправности;
    23. инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;
    24. выход за граничное значение температуры внутри корпуса с конфигурируемым порогом;
    25. результаты непрерывной самодиагностики (тестирования блоков счетчика);
    26. изменение текущих значений времени и даты при синхронизации времени;
    27. факт остановки часов при отсутствии питания и разряде батареи;
    28. факт прерывания батарейного питания, а также разряда текущей эксплуатируемой батареи.

Модификации счетчиков, доступных для заказа:

  Модификация Номинал. напряж., В Номинал. (максим.)
ток, А
Класс точн. Интерфейсы, реле
1 Меркурий 150 2-02 (D)OHR 230 5 (100) 1/2 Оптопорт, RS-485, реле.

Условные обозначения: Меркурий 150 2-02 (D)OHR

М — наличие отсека для сменного модуля связи,
U — сплит-исполнение,
2 – двунаправленный учет, при отсутствии цифры – однонаправленный учет,
-nn – код номинального тока, напряжения, класса точности

nn код Базовый ток, А Максимальный ток, А
02 5 100

Функциональные возможности
D — протокол СПОДЭС/DLMS,
O — встроенное силовое реле отключения нагрузки,
Kn — многофункциональные входы/выходы, где n – номер модификации (от 1 до 9),
H — наличие измерительного элемента в цепи нейтрали,
W — наличие выносного дисплея в комплекте поставки,

Тип встроенного интерфейса
R — интерфейс RS485
Ln — PLC-модем, где n – стандарт/технология PLC связи (от 1 до 9) (L2 – PLCII, L4 – PRIME, L5 – G3PLC)
Gn — радиоинтерфейс, где n – стандарт/технология мобильной связи (от 1 до 99)
(G – GSM, G1 – GSM/GPRS 2 SIM, G3 – UMTS 3G, G4 – LTE 4G, G5 – NB-IoT, G6 – GSM/GPRS 1 SIM, G7 – NB IoT/LTE/GPRS)
e — eSIM
s — SIMchip формата MFF2
E — Ethernet TX
Fn — радиоинтерфейс RF, где n – стандарт/технология беспроводной связи (от 01 до 99)
F03 – Zigbee, F04 – LoRaWAN Лартех, F05 – радиоканал технологии G3-PLC Hybrid диапазон 868 МГц, F06 – Аура360, F07 – LoRaWAN Вега, F08 – Комета, F09 – XNB, F10 – OrionM2M)
C – CAN
. – разделитель кода

Тип сменного модуля
R — интерфейс RS485
Ln — PLC-модем, где n – стандарт/ технология PLC связи (от 1 до 9)
Gn — радиоинтерфейс, где n – стандарт/технология мобильной связи (от 1 до 99)
e — eSIM
s — SIMchip формата MFF2
E — Ethernet TX
Fn — радиоинтерфейс RF, где n – стандарт/технология беспроводной связи (от 01 до 99)
C — CAN
Qn — многофункциональный модуль, где n – номер модификации (от 1 до 9)

Характеристики Меркурий 150 2-02 (D)OHR однофазный, многотарифный, 230 В, 5 (100) А, DIN/3 винта, класс точности 1/2, активная / реактивная, ЖКИ, интерфейсы: Оптопорт, RS-485.

  • Единица измерения :
    шт.
  • Число фаз :
    однофазный
  • Количество тарифов :
    4
  • Класс точности :
    1/2
  • Номинальный (максимальный) ток счетчика, А :
    5 (100)
  • Номинальное напряжение, В :
    230
  • Тип отчетного устройства :
    ЖКИ
  • Масса, кг, не более :
    0,55
  • Габариты (ДхШхВ), мм :
    90x130x65
  • Диапазон рабочих температур, °С :
    от -45°С до +70°С
  • Гарантийный срок эксплуатации, лет :
    5
  • Межповерочный интервал, лет :
    16
  • Наработка на отказ, не менее, ч :
    320 000
