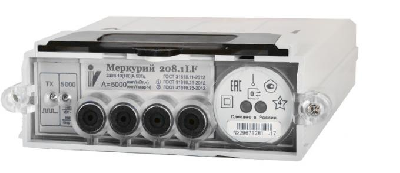

Счетчики предназначены для двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АИИС КУЭ. Для обмена данными по интерфейсам связи используется протокол СПОДЭС (IEC62056 DLMS/COSEM) или протокол «Меркурий». При работе по протоколу СПОДЭС счетчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида-сети».
Счетчики предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередач.
Технические характеристики
Активная / полная потребляемая мощность в цепи напряжения счетчика при номинальном напряжении, Вт/В*А |
2 / 9 |
Полная мощность, потребляемая каждой цепью тока, не более, В*А |
0,1 |
Дополнительная потребляемая активная / полная мощность для счетчиков со встроенным модемом, Вт / В*А |
6 / 30 |
Количество тарифов |
4 |
Сохранность данных при перерывах питания, не менее, лет |
срок службы |
Межповерочный интервал, лет |
16 |
Гарантийный срок эксплуатации, лет |
5 |
Наработка на отказ, не менее, ч |
320 000 |
Диапазон рабочих температур, °С |
от -45 до +70 |
Масса, не более, кг |
1,0 |
Габариты счетчика без индекса X (ДхШхВ), мм |
154x57x182 |
Габариты счетчика с индексом X без индекса М (ДхШхВ), мм |
154x60x180,5 |
Габариты счетчика с индексом МX (ДхШхВ), мм |
99x58x151 |
Метрологические характеристики
Класс точности счетчиков (актив. / реактив.): |
0,5/1 или 1/2 |
Номинальное напряжение, В: |
230 |
Базовый / максимальный ток, А: |
5/60; 5/100; 10/100 |
Ток перегрузки в течение 10 мс: |
30*I макс |
Чувствительность при измерении активной энергии, А: |
0,004 Iб |
- Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии и аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети»
- Счетчики имеют расщепленную архитектуру (сплит-счетчики) с возможностью монтажа счетчика на опору и комплектуется выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу, одновременно и независимо с обменом данными между счетчиком и системой АСКУЭ
- Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 123 предыдущих суток;
- энергия на начало текущего и 36 предыдущих месяцев;
- энергия на начало текущего и предыдущего года;
- расход за текущие и предыдущие сутки;
- расход за текущий и 11 предыдущих месяцев.
- Поквадрантный учёт реактивной энергии
- Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах). Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
- Учёт технических потерь в линиях электропередач и силовых трансформаторах
- Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности с указанием направления вектора полной мощности;
- действующие значения тока и напряжения, в том числе измеренные на одном периоде частоты сети для анализа показателей качества электроэнергии;
- частота сети;
- коэффициент мощности;
- коэффициент искажения синусоидальности напряжения.
- Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь. Глубина хранения данных не менее 90 суток для 30-ти минутных и не менее 180 суток для 60-ти минутных интервалов
- Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием
- Ведение журналов событий, включая события показателей качества электроэнергии
- Дополнительные встроенные интерфейсы: PLC II, PLC PRIME, XNB, LoRa
- Автоматическая самодиагностика с индикацией ошибок
- Наличие встроенного реле на токи до 100 А
- Две энергонезависимые электронные пломбы
- Датчик магнитного поля
- Запись несанкционированных воздействий в нестираемые журналы событий
- Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС
- Дополнительный датчик тока в нейтральном проводе
- Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии
Модификации счетчиков, доступных для заказа:
|
Модификация |
Номинал. напряж., В |
Номинал. (максим.) ток, А |
Класс точн. |
Интерфейсы, реле |
2 |
Меркурий 208 ARTX2-02 (D)POHWG7F04 |
230 |
5 (100) |
1/2 |
Оптопорт, GSM/GPRS, NBIoT, LoRaWAN, реле. |
Условные обозначения: Меркурий 208 ARTX2-nn D P O W H Ln Fn
А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
X – улучшенный корпус;
2 – два направления учета (прием и отдача);
nn— код номинального/максимального тока, напряжения и класса точности,
nn код |
Номин(базовый) ток, А |
Максимальный ток, А |
02 |
5 |
100 |
D – интерфейсы конфигурированы для работы по протоколу DLMS/COSEM, СПОДЭС;
Р – расширенные программные функции; профиль мощности,
журнал ПКЭ.
О — встроенное реле отключения нагрузки;
W — наличие выносного дисплея Меркурий 258 в комплекте поставки
H — наличие измерительного элемента в цепи нейтрали;
Ln — модем PLC-n;
Fn – радиомодем-n.
Возможные модификации модемов: L2 – модем PLC II, L4 – модем PLC PRIME, F04 – LoRaWAN Лартех.
