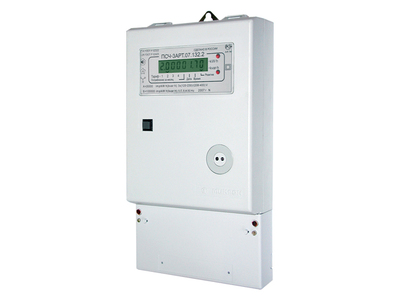

ПСЧ-3АРТ.07Д

ПСЧ-3АРТ.07Д

Счетчики предназначены для учета активной и реактивной энергии в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц, дифференци-рованного, как по времени суток, так и по уровню потребляемой электроэнергии и мощности.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным или телеметрическим цепям системы энергоучета (АСКУЭ) (через RS-485 и оптический порт).

Нормативно-правовое обеспечение ПСЧ-3АРТ.07Д

• Соответствие ГОСТ Р 52320-2005,
• ГОСТ Р 52322-2005,
• ГОСТ Р 52323-2005,
• ГОСТ Р 52425-2005,
• ИЛГШ.411152.147 ТУ.

Технические особенности ПСЧ-3АРТ.07Д

• 5 журналов по 32 события.
• Ежесуточная самоиндикация памяти программ.
• Скорость обмена по RS-485 -    от 1200    до  921600 бод.
• Скорость обмена по оптопорту  -   до  9600 бод.
• Допускается одновременная работа через оба порта.
• Светодиодная индикация активного и реактивного потребления.
• Получасовой профиль активной и реактивной энергии и мощности (глубина хранения 2 месяца).
• Тарифное расписание на 4 тарифа (на каждый день недели каждого месяца и праздничные дни каждого месяца).
• Программируемый импульсный выход на 6 режимов.
• Возможность подключения внешнего резервного источника питания 9В для снятия показаний с ЖКИ при отсутствии 230В.

Функциональные возможности ПСЧ-3АРТ.07Д

Счётчики  ПСЧ-3АРТ.07 обеспечивают измерение, регистрацию и хранение в энергонезависимой памяти, а также считывание по интерфейсу:

• значения учтенной активной и реактивной энергии нарастающим итогом с момента изготовления по всем тарифам;
• значения учтенной активной и реактивной энергии на начало каждого месяца по всем тарифам в течение двадцатичетырех месяцев;
• значения учтенной активной и реактивной электроэнергии, а также  максимальной  активной и реактивной мощности каждого получаса месяца в течение двух месяцев;
• времени и даты включения/отключения питания (32 события);
• времени и даты открытия и закрытия  канала на запись (32 события);
• времени и даты до и после коррекции (32 события).

Счетчик имеет возможность считывания и перепрограммирования через интерфейс связи следующих параметров:

• даты;
• времени;
• категории потребителя;
• расписания исключительных дней;
• годового тарифного расписания (на каждый день недели и праздничный день месяца);
• лимита мощности и месячного лимита энергии;
• разрешение/запрет автоматического перехода с "летнего" времени на "зимнее" и с  "зимнего" на "летнее";
• режимов работы  импульсного выхода счетчика:

 поверка, телеметрия  включение, отключение, контроль, калибровка часов;

• режима индикации и периода индикации в диапазоне от 6 до 60 с;
• разрешение однотарифного режима работы.

Счетчик имеет возможность перепрограммирования через интерфейс связи: скорости обмена по RS-485, группового пароля, индивидуального пароля, адреса, пароля на запись. При трехкратном вводе неверного пароля на запись, счетчик блокирует канал записи на 24 часа.

Счетчики обеспечивают отображение:

• потребление активной и реактивной энергии по 4-м тарифам;
• даты и времени;
• текущую активную и реактивную мощности по каждой фазе и суммарное значение;
• напряжение и ток по каждой фазе;
• месячное потребление электроэнергии;
• тарифное расписание текущего месяца;
• действующий тариф;
• активной и реактивной энергии и максимальной мощности текущего  получаса.

Мигание  светодиодных индикаторов "kWЧh"  или "kvarЧh" свидетельствует об измерении активной или реактивной энергии соответственно.
Счетчики имеют возможность подключения внешнего резервного источника питания постоянного тока для снятия информации как с ЖКИ, так и по интерфейсу.

Технические характеристики ПСЧ-3АРТ.07Д:
