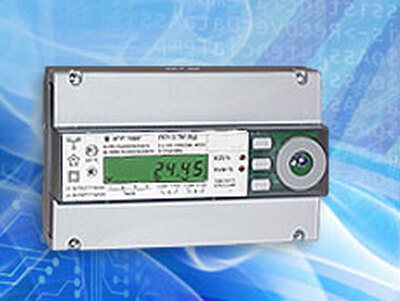

ПСЧ-4ТМ.05Д

Счетчик ПСЧ-4ТМ.05Д трехфазный многофункциональный

Счетчики предназначены для измерения и учета активной, реактивной электроэнергии, ве­дения массивов профиля мощности нагрузки с программируемым временем интегрирования, фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
Счетчики предназначены для работы автономно или в со­ставе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ).

В модельный ряд электросчетчиков входят:

• двунаправленные счетчики для учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
• однонаправленные счетчики для учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
• комбинированные счетчики для учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).

    Двунаправленные и комбинированные электросчетчики могут конфигурироваться (далее конфигурированные) для работы в однонаправленном режиме (три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления как активную энергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта как реактивную энергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта как реактивную энергию обратного направления (емкостная нагрузка).

    Конфигурированные и однонаправленные счетчики при эксплуатации на линиях с потоком энергии в одном направлении препятствуют попыткам хищения электроэнергии в результате умышленного неправильного подключения, связанного с переворотом тока в одной или нескольких токовых цепях электросчетчика.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

    Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.41152.162ТУ
    Сертификаты соответствия № РОСС RU.АЯ74.В32636

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Цифровая обработка сигналов.
• Два равноприоритетных, независимых, гальванически развязанных интерфейса связи: RS-485 и оптопорт.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Два конфигурируемых изолированных испытательных выхода.
• Один конфигурируемый цифровой вход.
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Нечувствительность к постоянной составляющей в цепи тока.
• Встроенные часы реального времени.
• Возможность дистанционного управления функциями, процессами программирования (перепрограммирования) режимов и параметров, считывания параметров и данных измерений.
• Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
• Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
• Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05Д

Тарификация и архивы учтенной электроэнергии

    Электросчетчики ведут бестарифный учет энергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.

    Электросчетчики ведут архивы тарифицированной учтенной энергии, не тарифицированной энергии с учетом потерь (активной, реактивной, прямого и обратного направления):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;
• за текущий месяц и двенадцать предыдущих месяцев;
• на начало текущего месяца и двенадцати предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

    Тарификатор:

• четыре тарифа (Т1-Т4);
• четыре типа дня (будни, суббота, воскресенье, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
• используется расписание праздничных дней и список перенесенных дней.

Профили мощности нагрузки

    Двунаправленные электросчетчики ведут два четырехканальных независимых массивов профиля мощности (активной, реактивной электроэнергии, прямого и обратного направления), однонаправленные электросчетчики – один одноканальный массив, комбинированные электросчетчики - один трехканальный массив:

• время интегрирования от 1 до 60 минут;
• глубина хранения каждого массива 113,7 суток при времени интегрирования 30 минут.

    Каждый массив профиля мощности для всех вышеперечисленных моделей электросчетчиков может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Регистрация максимумов мощности нагрузки

    Электросчетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной электроэнергии, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

    Максимумы мощности фиксируются в архивах электросчетчика:

• от сброса (по интерфейсному запросу и по кнопке сброса максимумов);
• за текущий и каждый из двенадцати предыдущих месяцев.

    В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности соответствующего массива профиля.

    Если массив профиля мощности сконфигурирован для мощности с учетом потерь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.

Измерение параметров сети и показателей качества электроэнергии

    Электросчетчики измеряют мгновенные значения (время интегрирования 1 секунда) физических величин, характеризующих трехфазную электрическую сеть:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь;
• фазного и межфазного напряжения;
• тока;
• коэффициента мощности;
• частоты сети;
• текущего времени и даты;
• температуры внутри корпуса электросчетчика.

    Электросчетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения электросчетчика.

    Счетчики могут использоваться как измерители показателей качества электроэнергии по следующим параметрам:

• отклонение частоты сети согласно ГОСТ 13109-97;
• отклонение фазных или межфазных напряжений по ИЛГШ.41152.162ТУ;
• автоматический контроль и  регистрация выхода параметров сети за установленные пределы.

Испытательные выходы и цифровые входы электросчетчика

    В электросчетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной электроэнергии, прямого и обратного направления, в том числе и с учетом потерь);
• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной электроэнергии, прямого и обратного направления);
• сигналов телеуправления;
• сигнала контроля точности хода часов (только выход канала 0).

    В электросчетчиках функционирует один цифровой вход, который может конфигурироваться:

• как вход управления режимом поверки;
• как вход счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Журналы

    Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

Устройство индикации электросчетчика

    Электросчетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин, три кнопки управления режимами индикации.

    Электросчетчики в режиме индикации основных параметров позволяют отображать на индикаторе учтенную активную и реактивную энергию прямого и обратного направления:

• нарастающего итога (всего от сброса показаний) по текущему тарифу;
• нарастающего итога (всего от сброса показаний) по каждому тарифу и сумме тарифов;
• за текущий месяц и двенадцать предыдущих месяцев по каждому тарифу и сумме тарифов.

  Счетчики электроэнергии  в режиме индикации вспомогательных параметров позволяют отображать на индикаторе измеренные мгновенные значения физических величин, характеризующих трехфазную электрическую сеть.

Интерфейсы связи

    Счетчики электроэнергии позволяют производить программирование, перепрограммирование, управление, считывание параметров и данных через интерфейсы связи RS-485 и оптический порт.

Работа со счетчиками электроэнергии через интерфейсы связи может производиться с применением программного обеспечения «Конфигуратор СЭТ-4ТМ».
