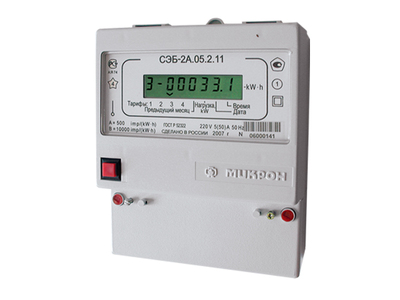

Счетчик однофазный многотарифный СЭБ-2А.05.2
Cчетчик предназначен для многотарифного учета активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета (АСКУЭ).
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-2А.05.2
- Энергонезависимая память.
- Внутренний тарификатор на 2 или 3 тарифа .
- Жидкокристаллический индикатор отображает количество потребленной электроэнергии, текущий тариф, дату, время, месячное потребление, тарифное расписание текущего дня.
- Интерфейс связи RS-485 или оптопорт.
- Программируемый импульсный выход.
- Электронная пломба (дополнительно).
- Структура тарифного расписания: 9 тарифных зон, 8 типов дней.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
Счетчик электроэнергии обеспечивает:
- обмен информацией и программирование электросчетчика с ПЭВМ через интерфейс связи RS-485 или оптопорт в зависимости от модификации;
- регистрацию и хранение с возможностью просмотра на ПК, на ЖК-индикаторе значений потребленной электроэнергии по трем тарифам: всего нарастающим итогом; на начало каждого из 11 предыдущих месяцев;
- установку лимита мощности и электроэнергии;
- выдачу сигнала с импульсного выхода на исполнительное устройство включения/отключения нагрузки потребителя при превышении им установленных лимитов;
- регистрацию и хранение времени подачи и снятия питания на зажимы счетчика электроэнергии;
- регистрацию времени вскрытия клеммной крышки у счетчика электроэнергии;
- автоматический переход на "летнее" и "зимнее" время;
- задание тарифного расписания на каждый день недели с учетом праздничных дней, текущего времени, дня недели, числа, месяца, года, категории потребителя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА
|
Наименование величины |
Значение |
|
Номинальное напряжение (Uном), В |
230 |
|
Номинальный (максимальный) ток, А |
5 (50) |
|
Класс точности |
1 или 2 |
|
Чувствительность, А |
0,02 (0,025) |
|
Полная потребляемая мощность, В·А |
не более 10,0 |
|
Активная потребляемая мощность, Вт |
не более 2,0 |
|
Передаточные числа телеметрического выхода в основном (поверочном) режиме, имп./кВт·ч |
500 (10000) |
|
Диапазон рабочих температур, 0С |
от -20 до +55 |
|
Межповерочный интервал, лет |
6 |
|
Средний срок службы до капитального ремонта, лет |
30 |
|
Масса электросчетчика, кг |
не более 0,65 |
|
Габаритные размеры счетчика электроэнергии, мм |
179х140х70 |
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА
СЭБ-2А.05.2.11-интерфейс связи RS-485, ЖКИ, 3 тарифа
СЭБ-2А.05.2.12-оптопорт, ЖКИ, 3 тарифа
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005
Сертификаты РОСС RU.АЯ74.В13909
Сертификаты RU.С.34.011.А 27696
