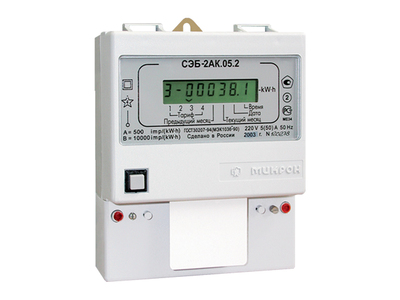

Счетчик однофазный многотарифный СЭБ-2АК.05.2
Многофункциональные счетчики СЭБ предназначены для многотарифного учета активной энергии в двухпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета, в том числе с контролем потребления в соответствии с количеством предварительно оплаченной электрической энергии.
Счетчики - трехтарифные с внутренним переключением тарифов, жидкокристаллическим индикатором (ЖКИ) и цифровым интерфейсом (RS-485 или оптопорт). Счетчики этой группы имеют модификацию со встроенным устройством чтения пластиковых smart-карт (картридером) для расчета за потребленную электроэнергию с помощью электронных карточек по факту или по предоплате (СЭБ-2АК.05.2).
Нормативно-правовое обеспечение:
- Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005
- Сертификаты № РОСС RU.АЯ74.В13909
- Сертификаты RU.С.34.011.А №27696
Технические особенности:
- Энергонезависимая память.
- Внутренний тарификатор на 2 или 3 тарифа .
- Жидкокристаллический индикатор отображает количество потребленной электрической энергии, текущий тариф, дату, время, месячное потребление, тарифное расписание текущего дня.
- Интерфейс связи RS-485 или оптопорт.
- Устройство чтения smart-карт в СЭБ-2АК.05.2.
- Программируемый импульсный выход.
- Электронная пломба (дополнительно).
- Структура тарифного расписания: 9 тарифных зон, 8 типов дней.
Функциональные возможности:
Счетчики обеспечивают:
- обмен информацией и программирование счетчика с ПЭВМ через интерфейс связи RS-485 или оптопорт в зависимости от модификации;
- регистрацию и хранение с возможностью просмотра на ПК, на ЖК-индикаторе значений потребленной электроэнергии по трем тарифам: всего нарастающим итогом; на начало каждого из 11 предыдущих месяцев;
- установку лимита мощности и электрической энергии;
- выдачу сигнала с импульсного выхода на исполнительное устройство включения/отключения нагрузки потребителя при превышении им установленных лимитов;
- регистрацию и хранение времени подачи и снятия питания на зажимы счетчиков;
- регистрацию времени вскрытия клеммной крышки у счетчиков;
- автоматический переход на "летнее" и "зимнее" время;
- задание тарифного расписания на каждый день недели с учетом праздничных дней, текущего времени, дня недели, числа, месяца, года, категории потребителя;
- расчет за потребленную электроэнергию с помощью электронных карточек по факту или по предоплате (СЭБ-2АК.05.2).
Технические характеристики
| Наименование величины |
Значение |
| Номинальное напряжение (Uном), В |
230 |
| Номинальный (максимальный) ток, А |
5 (50) |
| Класс точности |
1 или 2 |
| Чувствительность, А |
0,02 (0,025) |
| Полная потребляемая мощность, В·А |
не более 10,0 |
| Активная потребляемая мощность, Вт |
не более 2,0 |
| Передаточные числа телеметрического выхода в основном (поверочном) режиме, имп./кВт·ч |
500 (10000) |
| Диапазон рабочих температур, 0С |
от -20 до +55 |
| Межповерочный интервал, лет |
6 |
| Средний срок службы до капитального ремонта, лет |
30 |
| Масса счетчика, кг |
не более 0,65 |
| Габаритные размеры, мм |
179х140х70 |
Варианты исполнения:
- СЭБ-2А.05.2.11-интерфейс связи RS-485, ЖКИ, 3 тарифа
- СЭБ-2А.05.2.12-оптопорт, ЖКИ, 3 тарифа
- СЭБ-2АК.05.2-встроенный картридер, RS-485, ЖКИ, 3 тарифа
