СЭТ-4ТМ.03М

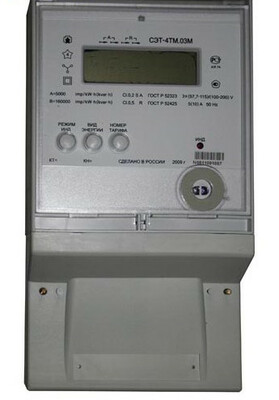

Счетчик СЭТ-4ТМ.03М трехфазный многофункциональный

Предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики электроэнергии СЭТ-4ТМ

Предназначены для работы в трех- и четырехпроводных сетях переменного тока с напряжением 3?(57,7-115)/(100-200) В или 3?(120-230)/(208-400) В, частотой (50±2,5) Гц, номинальным (максимальным) током 1(2) или 5(10) А при трансформаторном подключении по току и трансформаторном или непосредственном подключении по напряжению.

Электросчетчики СЭТ-4ТМ.03М

Имеют три интерфейса связи, счетчики электроэнергии СЭТ-4ТМ.02М имеют два интерфейса связи и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Счетчики электроэнергии СЭТ-4ТМ имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

    Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.145ТУ
    Сертификат соответствия № РОСС RU.АЯ74.В15063
    Сертификат об утверждении типа средств измерений RU.C.34.011.A № 30225

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Цифровая обработка сигналов.
• Расширенный диапазон по напряжению 3?(57,7-115)/(100-200) или 3?(120-230)/(208-400) В.
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
• Независимые равноприоритетные каналы связи: два RS-485 и оптический интерфейс (ГОСТ Р МЭК 61107-2001) у электросчетчика СЭТ-4ТМ.03М и один RS-485 и оптический интерфейс у счетчика электроэнергии СЭТ-4ТМ.02М.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Четыре конфигурируемых изолированных испытательных выхода.
• Два конфигурируемых цифровых входа.
• Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

    Ведение архивов тарифицированной учтенной электроэнергии и не тарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и 4-х квадрантной реактивной – восемь каналов):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;
• на начало текущих и предыдущих календарных суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней.
• за текущий месяц и двенадцать предыдущих календарных месяцев;
• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;
• на начало текущего и предыдущего календарного года.

    Тарификатор:

• восемь тарифов (Т1-Т8),
• восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
• двенадцать сезонов (на каждый месяц года),
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
• используется расписание праздничных дней и список перенесенных дней.

    Ведение трех независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

• время интегрирования от 1 до 60 минут (без учета потерь);
• время интегрирования от 1 до 30 минут (с учетом потерь);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

    Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

• интервальных максимумов (в интервале времени между сбросами);
• месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

    Измерение параметров электрической сети и вспомогательных параметров по каждой фазе и сумме фаз:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
• коэффициента мощности;
• частоты сети;
• фазных, межфазных напряжений и напряжения прямой последовательности;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
• тока;
• коэффициентов искажения синусоидальности кривой токов;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям;
• текущего времени, даты и температуры.

    Измерение параметров качества электроэнергии:

• установившееся отклонение фазных, межфазных напряжений, напряжения прямой последовательности и частоты сети с нормированными метрологическими характеристиками в соответствии с требованиями ГОСТ 13109-97;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений, коэффициентов несимметрии напряжения по нулевой и обратной последовательностям с не нормированными метрологическими характеристиками.
• автоматический контроль и регистрация выхода параметров сети за установленные пределы.

    Счетчики электроэнергии СЭТ-4ТМ имеют четыре независимых испытательных выхода. Каждый выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, и четырехквадрантной реактивной, в том числе и с учетом потерь);
• сигнала превышения установленного порога мощности;
• сигнала телеуправления;
• сигнала контроля точности хода часов.

    Счетчики электроэнергии СЭТ-4ТМ имеют два цифровых входа, каждый из которых может конфигурироваться:

• как вход для управления режимами телеметрии (А или В, только вход 1) от внешнего напряжения;
• как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной электроэнергии);
• как вход телесигнализации с ведением журнала измененного состояния входа.

    Счетчики электроэнергии СЭТ-4ТМ ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.

    Счетчики электроэнергии СЭТ-4ТМ позволяют производить программирование, перепрограммирование, управление и считывание параметров и данных через интерфейсы связи RS-485 и оптический порт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА

Наименование величины	Значение
Номинальное (максимальное) значение тока, А	1(2) или 5(10)
Ток чувствительности, мА	0,001Iном
Номинальное значение измеряемого напряжения, В	3x(57,7-115)/(100-200) или 3х(120-230)/(208-400)
Рабочий диапазон измеряемых напряжений, В	от 0,8Uном до 1,15Uном
Номинальное значение напряжения резервного питания, В	230 (постоянного или переменного тока)
Рабочий диапазон напряжений резервного питания, В	от 100 до 265 (постоянного или переменного тока)
Номинальная частота сети, Гц	50
Рабочий диапазон частот сети, Гц	от 47,5 до 52,5
Класс точности при измерении в прямом и обратном направлении:
активной электроэнергии	0,2 S или 0,5 S
реактивной электроэнергии	0,5 или 1,0
Пределы допускаемой основной погрешности измерения, %:
напряжения (фазного, межфазного, прямой последовательности и их усредненных значений)	±0,4 % в диапазоне от 0,8Uном до 1,15Uном
тока	±0,4% при Iном?I?Iмакс при 0,01Iном?I?Iном
частоты	±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь в линии и трансформаторе
мощности реактивных потерь в линии и трансформаторе
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки	±0,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (ВА)
Uном =3x(57,7-115)/(100-200)В	1,0 (1,5)
Uном =3x(120-230)/(208-400)В	1,5 (2,5)
Полная мощность, потребляемая каждой последовательной цепью, не более, В·А	0,1
Ток потребления от резервного источника питания в диапазоне напряжений от 100 до 265 В, мА:     от источника постоянного тока     от источника переменного тока	30-15 45-28
Число индицируемых разрядов жидкокристаллического индикатора	8
Скорость обмена информацией, бит/с:
по оптическому порту	9600
по интерфейсам RS-485	38400, 19200, 9600, 4800, 2400, 1200, 600
Диапазон значений постоянной электросчетчика СЭТ-4ТМ имп/(кВт·ч), имп/(квар·ч)	от 1250 до 800000
Сохранность данных при прерываниях питания, лет:
информации	более 40
внутренних часов	не менее 10 (питание от литиевой батареи)
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от -40 до +60
относительная влажность, %	90 % при 30 °С
давление, кПа (мм. рт. ст.)	от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет	12
Гарантийный срок эксплуатации, месяцев	36
Средняя наработка счетчика электроэнергии СЭТ-4ТМ на отказ, час	140000
Средний срок службы, лет	30
Масса счетчика электроэнергии СЭТ-4ТМ, кг	1,6
Габаритные размеры электросчетчика СЭТ-4ТМ, мм	330х170х80,2

ВАРИАНТЫ ИСПОЛЕНИЯ ЭЛЕКТРОСЧЕТЧИКА

Условное обозначение счетчика	Номинальный (максимальный) ток, А	Номинальное напряжение, В	Класс точности при измерении активной/реактивной энергии	Количество интерфейсов RS-485	Наличие резервного блока питания	Вариант исполнения ИЛГШ
СЭТ-4ТМ.03М	5(10)	3x(57,7-115)/(100-200)	0,2 S/0,5	2	есть	411152.145
СЭТ-4ТМ.03М.01	5(10)		0,5 S/1,0	2	есть	-01
СЭТ-4ТМ.02М.02	5(10)		0,2 S/0,5	1	есть	-02
СЭТ-4ТМ.02М.03	5(10)		0,5 S/1,0	1	есть	-03
СЭТ-4ТМ.03М.04	5(10)		0,2 S/0,5	2	нет	-04
СЭТ-4ТМ.03М.05	5(10)		0,5 S/1,0	2	нет	-05
СЭТ-4ТМ.02М.06	5(10)		0,2 S/0,5	1	нет	-06
СЭТ-4ТМ.02М.07	5(10)		0,5 S/1,0	1	нет	-07
СЭТ-4ТМ.03М.08	5(10)	3x(120-230)/(208-400)	0,2 S/0,5	2	есть	-08
СЭТ-4ТМ.03М.09	5(10)		0,5 S/1,0	2	есть	-09
СЭТ-4ТМ.02М.10	5(10)		0,2 S/0,5	1	есть	-10
СЭТ-4ТМ.02М.11	5(10)		0,5 S/1,0	1	есть	-11
СЭТ-4ТМ.03М.12	5(10)		0,2 S/0,5	2	нет	-12
СЭТ-4ТМ.03М.13	5(10)		0,5 S/1,0	2	нет	-13
СЭТ-4ТМ.02М.14	5(10)		0,2 S/0,5	1	нет	-14
СЭТ-4ТМ.02М.15	5(10)		0,5 S/1,0	1	нет	-15
СЭТ-4ТМ.03М.16	1(2)	3x(57,7-115)/(100-200)	0,2 S/0,5	2	есть	-16
СЭТ-4ТМ.03М.17	1(2)		0,5 S/1,0	2	есть	-17
СЭТ-4ТМ.02М.18	1(2)		0,2 S/0,5	1	есть	-18
СЭТ-4ТМ.02М.19	1(2)		0,5 S/1,0	1	есть	-19
СЭТ-4ТМ.03М.20	1(2)		0,2 S/0,5	2	нет	-20
СЭТ-4ТМ.03М.21	1(2)		0,5 S/1,0	2	нет	-21
СЭТ-4ТМ.02М.22	1(2)		0,2 S/0,5	1	нет	-22
СЭТ-4ТМ.02М.23	1(2)		0,5 S/1,0	1	нет	-23
СЭТ-4ТМ.03М.24	1(2)	3x(120-230)/(208-400)	0,2 S/0,5	2	есть	-24
СЭТ-4ТМ.03М.25	1(2)		0,5 S/1,0	2	есть	-25
СЭТ-4ТМ.02М.26	1(2)		0,2 S/0,5	1	есть	-26
СЭТ-4ТМ.02М.27	1(2)		0,5 S/1,0	1	есть	-27
СЭТ-4ТМ.03М.28	1(2)		0,2 S/0,5	2	нет	-28
СЭТ-4ТМ.03М.29	1(2)		0,5 S/1,0	2	нет	-29
СЭТ-4ТМ.02М.30	1(2)		0,2 S/0,5	1	нет	-30
СЭТ-4ТМ.02М.31	1(2)		0,5 S/1,0	1	нет	-31
