Виброизолирующие подвесы и крепления ВИБРОФЛЕКС — это новое
инженерное решение для снижения уровня шума и вибраций в помещениях
любого типа и назначения.

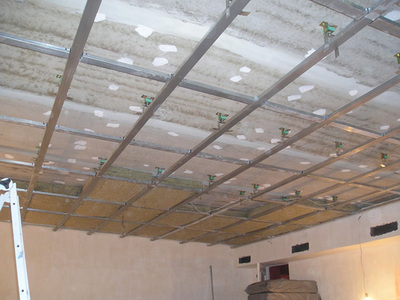

Виброизолирующие крепления ВИБРОФЛЕКС предназначены для устройства звукоизоляционных подвесных потолков, дополнительной звукоизоляции стен, а также для виброизоляции инженерного оборудования и вибрирующих элементов инженерных сетей.
Конструкция виброизолирующих креплений ВИБРОФЛЕКС™ выполнена на основе уникального материала Sylomer®. Sylomer® — это микропористый полиуретановый эластомер, специально разработанный для решения задач звуко- и виброизоляции.
На рисунке приведены результаты измерений звукоизоляции железобетонного перекрытия с конструкцией звукоизоляционного подвесного потолка. Измерения проводились для двух вариантов закрепления подвесного потолка к плите перекрытия:
В случае применения виброизолирующих подвесов ВИБРОФЛЕКС™ увеличение звукоизоляции по сравнению с жестким креплением подвесного потолка составляет:
Развитие современных технологий привело к тому, что частотный диапазон источников шума в зданиях охватывает весь слышимый диапазон частот, включая самые низкие частоты (система домашнего кинотеатра, бытовая техника и инженерное оборудование). Диапазон частот, воспринимаемых человеческим ухом находится в интервале от 20 до 20000 Гц. Поэтому крепления звукоизоляционных конструкций должны обладать виброизолирующими свойствами в как можно более широком диапазоне частот. Резонансная частота акустических креплений должна быть как можно ниже, так как эффективная виброизоляция начинается с частот примерно в два раза выше резонансной частоты.
На практике применяются два типа виброизолирующих элементов: пружины и прокладки из упругих материалов. Пружины эффективно изолируют только низкие частоты, а упругие материалы — средние и высокие. Поэтому для обеспечения виброизоляции в широком частотном диапазоне, пружины необходимо комбинировать с упругими материалами, что существенно усложняет конструкцию виброизолирующих креплений и удорожает проведение звукоизоляционных мероприятий.
Благодаря вязкоэластичным свойствам материала Sylomer®, виброизолирующие подвесы и крепления ВИБРОФЛЕКС™ ведут себя подобно пружине на низких частотах и, в то же время, предотвращают распространение звука на средних и высоких частот.
При оптимальном значении нагрузки резонансная частота виброизолирующих подвесов ВИБРОФЛЕКС™ достигает 7 Гц, при этом нижняя граничная рабочая частота составляет 9,9 Гц. При оптимальном значении нагрузки на частоте воздействия равной 20 Гц, виброизолирующие подвесы ВИБРОФЛЕКС™ снижают вибрацию на 90%.
При воздействии статической нагрузки в течение длительного времени, большинство упругих материалов частично теряют свои виброизолирующие свойства вследствие увеличения динамического модуля упругости.
На рис.2 и 3 приведены графики изменения со временем относительной деформации и динамического модуля упругости для материала Sylomer®.
Как видно из графиков, характеристики материала Sylomer® мало изменяются в течении длительного периода времени, и даже по прошествии 10 лет материал не теряет своей эффективности.
