Блок испытательный переходной TS-10S
Блок испытательный переходной TS-10S (далее «блок») предназначен для подключения электронных и индукционных счетчиков трансформаторного включения к трехфазной сети. Блок обеспечивает отключение от счетчика токовых цепей и цепей напряжения каждой фазы, закорачивание вторичных цепей измерительных трансформаторов тока, а также включение образцового счетчика для поверки без

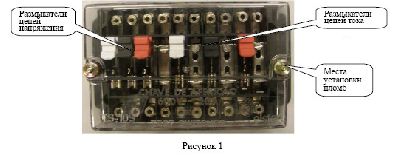

отключения нагрузки. Блок имеет прозрачную защитную крышку крепящуюся к основанию с помощью двух гаек. Крепежные шпильки, на которые навинчиваются гайки крепящие прозрачную крышку, имеют места для установки пломб (см. рис. 1). Отключение цепей напряжения, отключение и закорачивание цепей тока осуществляется с помощью подвижных размыкателей фаз (см.. рис. 1), имеющих цветовую маркировку (белый, черный, красный)
![Блок испытательный переходной TS-10S Блок испытательный переходной TS-10S](_mod_files/ce_images/eshop/ris-1-ts.jpg)
Для закорачивания вторичных цепей трансформаторов тока необходимо токовые размыкатели опустить вниз до упора.
Технические характеристики блока испытательного переходного TS-10S:
- Максимальное напряжение коммутируемых цепей 600 В.
- Максимальный ток 20А
- Габаритные размеры 108х195х82 мм.
- Масса не более 0,7 кг.
Максимальный диаметр подключаемого провода не более 2,5 мм.
Условия эксплуатации:
- температура окружающей среды -40...+60 оС;
- относительная влажность воздуха 98 % при 35 °С.
Гарантийный срок эксплуатации не менее 6 лет.
Установка и подключение блока
При установке блока использовать габаритные и установочные размеры приведенные в приложении 1.
Подключение блока к трансформаторам тока и напряжения, также к зажимам счетчика осуществлять по схеме, приведенной в приложении 2.

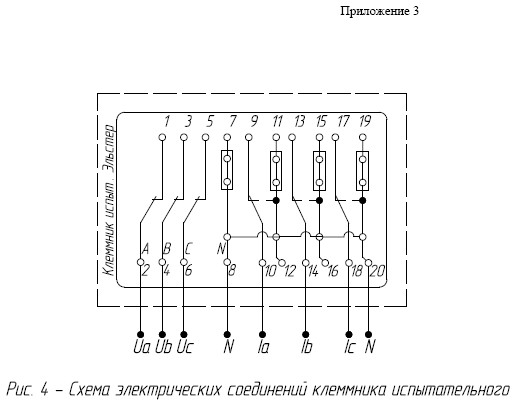

Схема электрическая соединений блока приведена в приложении 3.
ВНИМАНИЕ. Подключение всех цепей к блоку должно проводиться с соблюдением правил техники безопасности.
При подключении счетчика точки учета к блоку необходимо соблюдать следующую последовательность действий:
- С помощью размыкателей разомкнуть цепи напряжения.
- С помощью размыкателей разомкнуть цепи тока с одновременным их
- закорачиванием (размыкатели цепей тока перевести в нижнее положение до упора)
- Подключить цепи напряжения счетчика точки учета (см. приложение 2)
- Подключить цепи тока счетчика точки учета (см. приложение 2)
- С помощью размыкателей ножей замкнуть цепи напряжения.
С помощью размыкателей замкнуть цепи тока.
Приложение 1. Габаритные и установочные размеры

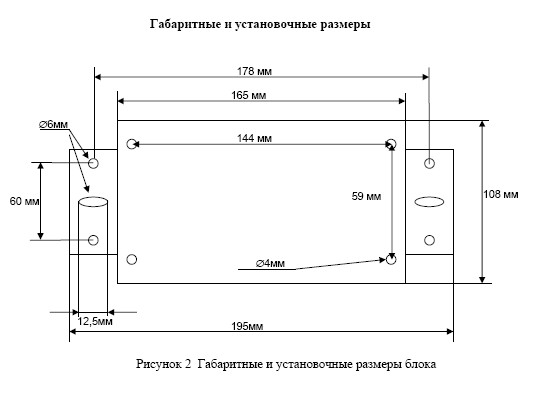

Рисунок 2 Габаритные и установочные размеры блока
Приложение 2

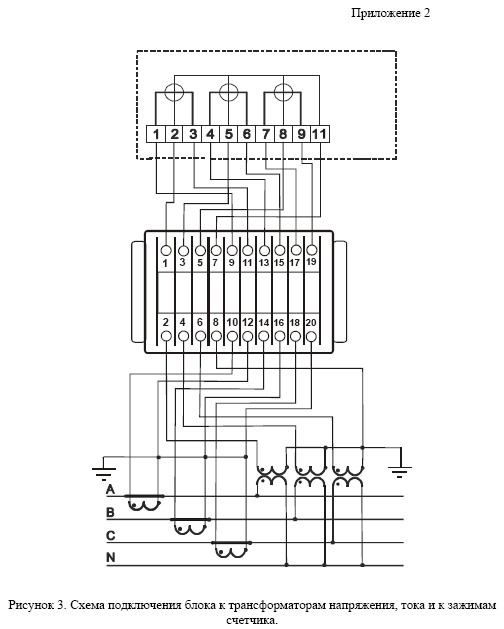

Рисунок 3. Схема подключения блока к трансформаторам напряжения, тока и к зажимам
счетчика.
![Блок испытательный переходной TS-10S Блок испытательный переходной TS-10S](_mod_files/ce_images/eshop/prilogenie-2.jpg)
Приложение 3
![Блок испытательный переходной TS-10S Блок испытательный переходной TS-10S](_mod_files/ce_images/eshop/prilogenie-3.jpg)
