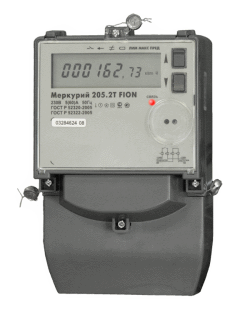

Описание Счетчик Меркурий 205.2Т FION предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ.
Функциональные возможности:" Измерение, хранение и вывод на ЖК-индикатор и передача по интерфейсам следующей информации:
-энергии нарастающим итогом по каждому тарифу и по сумме тарифов;
-энергии на начало текущего месяца и каждого из 11 предыдущих месяцев по каждому из тарифов и по сумме тарифов;
" Наличие встроенного тарификатора со следующими характеристиками:
количество тарифов - 4;
количество тарифных зон в пределах суток - 8;
количество типов дней - 8 ;
количество сезонов - 12;
Отличительные особенности счётчика Меркурий 205.2Т FION:
Конструктивно счётчик выполнен в виде двух блоков - датчика мощности (внизу) и устройства индикации (вверху). Датчик мощности устанавливают на внешних проводах сети вне доступа потребителя. Он производит измерение потребляемой электроэнергии и передаёт данные устройству индикации, которое находится у потребителя. Связь между датчиком мощности и устройством индикации осуществляется по радиоинтерфейсу.
Технические особенности счётчика Меркурий 205.2Т FION:" датчик тока - токовый трансформатор;
" интерфейсы-оптопорт и RF;
" встроенное реле отключения нагрузки на ток 60А;
" подсветка ЖКИ;
" электроная пломба.
Снятие показаний счетчика Меркурий 205.2Т FIONСнятие показаний счетчика может осуществляться несколькими способами:
- с ЖКИ устройства индикации;
- через оптопорт устройства индикации;
- через радиоинтерфейс датчика мощности;
- через радиоинтерфейс устройства индикации;
Для чтения показаний по радиоинтерфейсу существует две возможности:
1. Считывание информации с датчика мощности или устройства индикации по радиканалу с помощью терминала инспектора. Терминал инспектора представляет собой устройство сбора информации на основе КПК с модулем радиомодема Меркурий 252.1 и предустановленной программой "Меркурий - энергоучёт 205".
2. Для аналогичных целей, но с использованием стандартного персонального компьютера (ноутбука), применяется преобразователь интерфейсов USB-RF. Преобразователь интерфейсов USB-RF выпускается в двух вариантах исполнения - со встроенной антенной для работы с приборами учета в лабораторных условиях и с внешней автомобильной антенной для работы на объектах с использованием средств передвижений.
Организация радиосвязи между устройством индикации, датчиком мощности и PC c USB-RF (или КПК) осуществляется в нелицензируем диапазоне частот 2400-2483,5МГц. В связи с особенностями распространения радиосигнала диапазона 2,4 ГГц при установке счетчиков "М205.2Т FION" следует руководствоваться следующими правилами:
1. По возможности, устанавливать датчики мощности и устройства индикации в зоне прямой видимости.
2. По возможности, устанавливать устройства индикации в помещении здания с наименьшим числом перегородок, стен, дверей на "прямой" линии между датчиком мощности и устройством индикации.
3. Не устанавливать устройства индикации в металлические корпуса (желательно использовать пластмассовые).
Следует учитывать, что наибольшее затухание радиосигнала происходит при прохождении железобетонных конструкций.
МЕРКУРИЙ - торговая марка счётчика
205 - серия счётчика
2 - устройство для отображения электроэнергии - ЖКИ
Т- внутренний тарификатор
FION - функции:
F - RF (радиоинтерфейс 2,4 ГГц)
I - оптопорт
О - отключение нагрузки встроенным реле
N - электронная пломба
|
